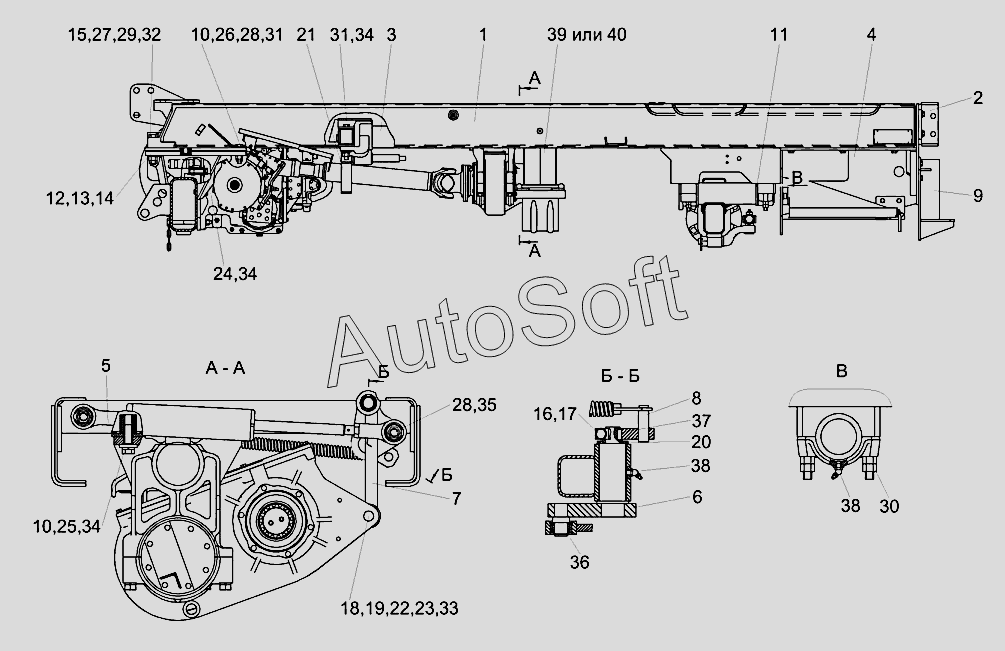

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Шасси УЭС-8-0100000
/16.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
34
34
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-8-0100000 | У***0 | Шасси | |
| 1 | У***0 | Рама | |
| 2 | М***0 | Плита | |
| 3 | У***0 | Установка редуктора | |
| 4 | У***7 | Подрамник | |
| 5 | У***0 | Гидроцилиндр | |
| 6 | У***А | Рычаг | |
| 7 | У***0 | Тяга | |
| 8 | У***А | Кронштейн | |
| 9 | У***0 | Плита | |
| 10 | К***9 | Шайба | |
| 11 | Р***8 | Шайба | |
| 12 | У***4 | Прокладка | |
| 13 | У***1 | Прокладка | |
| 14 | У***2 | Прокладка | |
| 15 | У***5 | Шайба | |
| 16 | У***2 | Болт | |
| 17 | У***7 | Шайба | |
| 18 | У***1 | Втулка | |
| 19 | У***7 | Пластина | |
| 20 | У***1 | Шайба | |
| 21 | У***1 | Кронштейн | |
| 22 | У***5 | Ось | |
| 23 | Б***6 | Болт М8-6eх20-7796 | |
| 24 | Б***6 | Болт М20Х1,5-6eх50-7796 | |
| 25 | Б***6 | Болт М20-6eх60-7796 | |
| 26 | Б***6 | Болт М20х1,5-6eх80-7796 | |
| 27 | Б***8 | Болт М24х2-6eх130-7798 | |
| 28 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 29 | Г***6 | Гайка М24х2-6G-2526 | |
| 30 | Г***5 | Гайка М16-6G-5915 | |
| 31 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 32 | Г***5 | Гайка М24х2-6G-5915 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 35 | Ш***1 | Шайба C.20.01-11371 | |
| 36 | В***0 | Кольцо В25-13940 | |
| 37 | Ш***0 | Шпонка 8х7х20-23360 | |
| 38 | 2***3 | Масленка 2.2.45-19853 | |
| 39 | 4***a | Ремень 4 HB 1912 La | |
| 40 | 4***A | Ремень 4 HB BP 1912 A |
