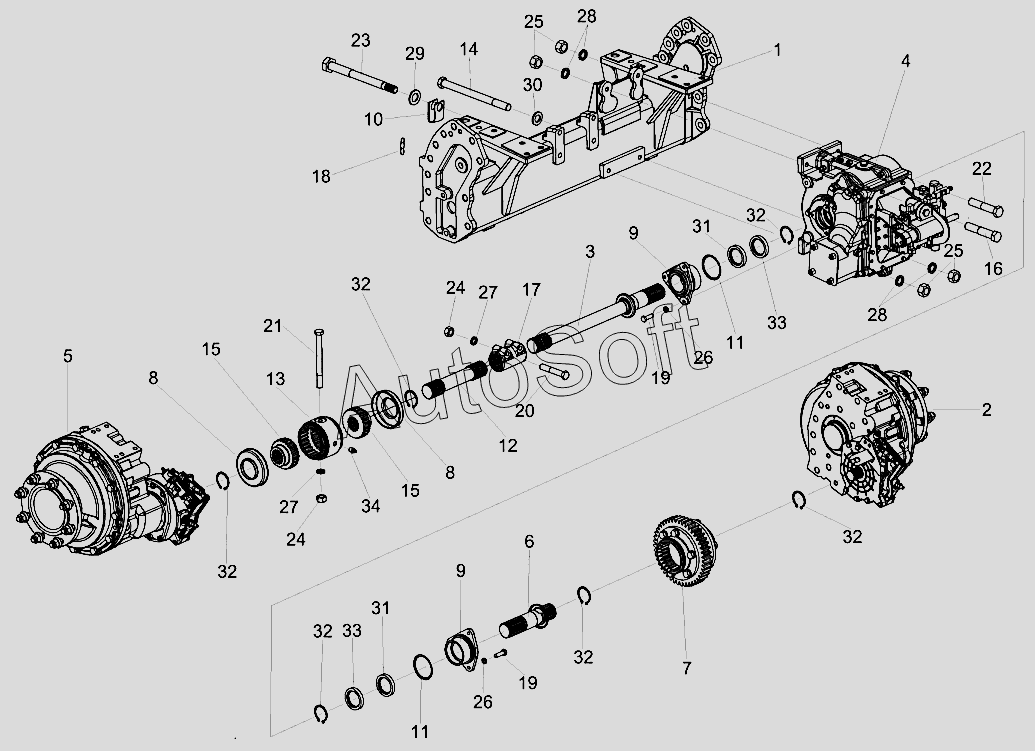

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Мост ведущих колес УЭС 0107000, УЭС 0107000-03 и УЭС 0107000-04
/19.gif)
24
24
14
15
15
16
17
18
19
19
20
21
22
23
13
25
25
26
26
27
27
28
28
29
30
31
31
32
32
32
32
32
32
33
33
34
4
1
1
1
2
2
2
3
3
5
5
5
6
7
8
8
9
9
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС0107000 | У***0 | Мост ведущих колес | |
| УЭС0107000-03 | У***3 | Мост ведущих колес | |
| УЭС0107000-04 | У***4 | Мост ведущих колес | |
| 1 | У***0 | Балка | |
| 1 | У***1 | Балка моста | |
| 1 | У***3 | Балка моста | |
| 2 | К***3 | Редуктор бортовой | |
| 2 | У***А | Редуктор правый | |
| 2 | У***1 | Редуктор бортовой правый | |
| 3 | У***0 | Полуось с отражателем | |
| 3 | У***1 | Полуось с отражателем | |
| 4 | 3***0 | Коробка диапазонов | |
| 5 | К***2 | Редуктор бортовой | |
| 5 | У***0 | Редуктор бортовой правый | |
| 5 | У***1 | Редуктор бортовой левый | |
| 6 | У***А | Полуось с отражателем | |
| 7 | К***0 | Муфта | |
| 8 | У***1 | Чехол | |
| 9 | У***5 | Корпус | |
| 10 | У***8 | Ушко | |
| 11 | У***1 | Кольцо | |
| 12 | У***А | Полуось | |
| 13 | У***9 | Втулка | |
| 14 | У***9 | Болт специальный | |
| 15 | У***2 | Полумуфта | |
| 16 | У***1 | Болт | |
| 17 | 3***5 | Муфта соединительная | |
| 18 | Ц***7 | Цепь 4-5Х35 L=595 мм (17 зв.) | |
| 19 | Б***6 | Болт М8-6ех25-7796 | |
| 20 | Б***6 | Болт М12-6ех70-7796 | |
| 21 | Б***6 | Болт М12-6ех130-7796 | |
| 22 | Б***6 | Болт М16-6ех80-7796 | |
| 23 | Б***6 | Болт М16-6ех200-7796 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***5 | Гайка М16-6G-5915 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 29 | Ш***1 | Шайба 16.01-11371 | |
| 30 | Ш***1 | Шайба 18.01-11371 | |
| 31 | С***8 | Кольцо СП-65-45-8-6308 | |
| 32 | В***2 | Кольцо | |
| 33 | 1***2 | Манжета 1,2х45х65-8752 | |
| 34 | 1***3 | Масленка 1.3-19853 |
