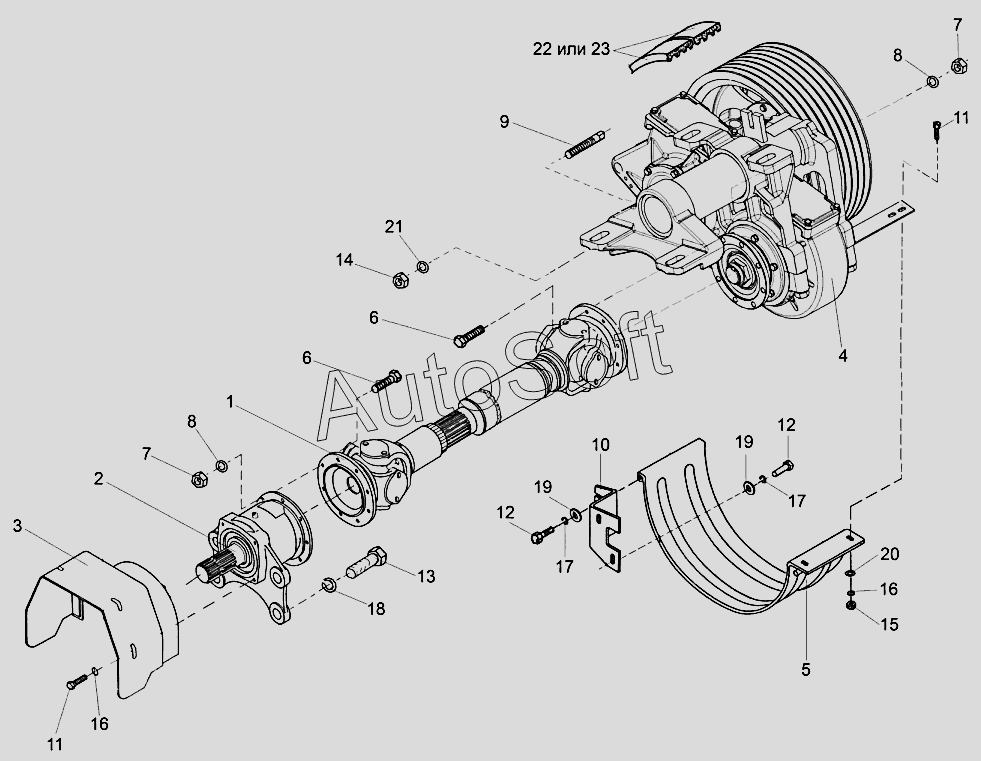

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Привод вала отбора мощности УЭС 0115000-01
/45.gif)
1
2
3
4
5
6
6
7
7
8
8
9
10
11
11
12
12
13
14
15
16
16
17
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***1 | Вал карданный | |
| 2 | У***0 | Вал отбора мощности | |
| 3 | У***А | Кожух | |
| 4 | У***0 | Установка редуктора | |
| 5 | У***А | Щиток | |
| 6 | У***1 | Болт | |
| 7 | У***2 | Гайка | |
| 8 | У***7 | Шайба | |
| 9 | У***1 | Стержень | |
| 10 | У***А | Кронштейн | |
| 11 | Б***6 | Болт М8-6ех20-7796 | |
| 12 | Б***6 | Болт М10-6ех25-7796 | |
| 13 | Б***6 | Болт М20х1,5-6ех50-7796 | |
| 14 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 15 | Г***6 | Гайка М8-6G-2526 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10.65Г-6402 | |
| 18 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 19 | Ш***8 | Шайба С.10.01-6958 | |
| 20 | Ш***1 | Шайба С.8.01-11371 | |
| 21 | Ш***1 | Шайба С12.01-11371 | |
| 22 | 4***а | Ремень 4НВ1912Lа | |
| 23 | 4***А | Ремень 4НВ ВР 1912А |
