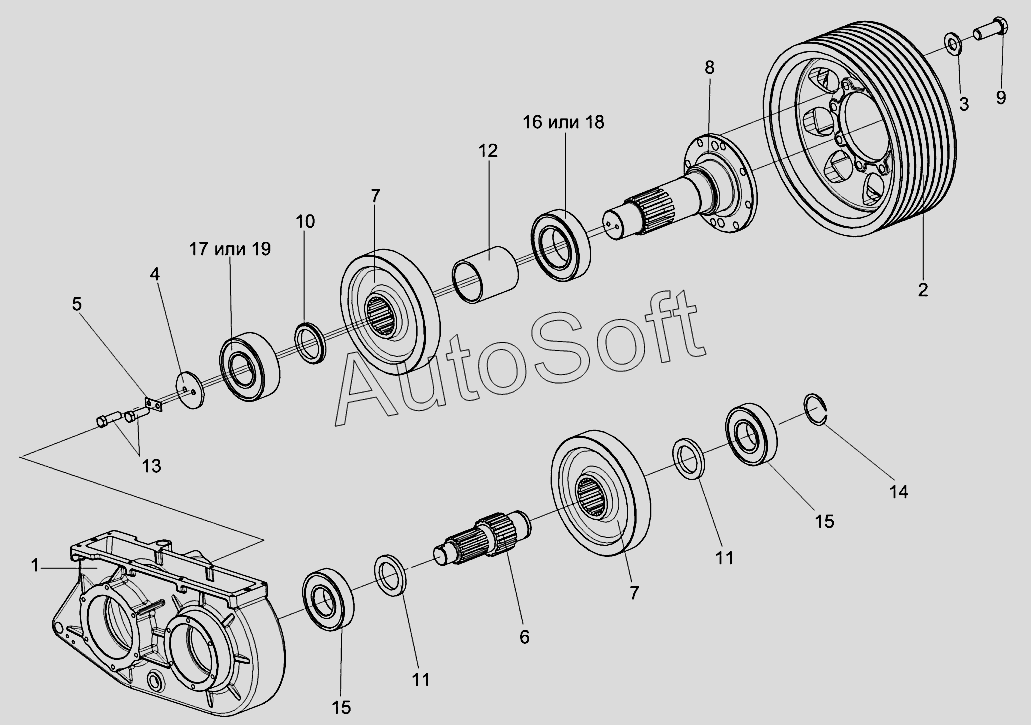

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Редуктор цилиндрический УЭС 0108000А (валы, шестерни)
/48.gif)
9
19
18
17
16
15
15
14
13
12
11
11
10
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС0108000А | У***А | Редуктор цилиндрический | |
| УЭС0108020 | У***0 | Вал | |
| 1 | У***А | Картер редуктора | |
| 2 | У***1 | Шкив | |
| 3 | У***5 | Шайба | |
| 4 | У***6 | Пластина | |
| 5 | У***1 | Пластина стопорная | |
| 6 | У***2 | Вал | |
| 7 | У***4 | Шестерня | |
| 8 | У***5 | Вал | |
| 9 | У***3 | Болт | |
| 10 | У***1 | Втулка | |
| 11 | У***2 | Кольцо | |
| 12 | У***6 | Втулка | |
| 13 | Б***6 | Болт М10-6ех30-7796 | |
| 14 | В***0 | Кольцо В60-13940 | |
| 15 | 6***2 | Подшипник 6312 | |
| 16 | 3***1 | Подшипник 3517Н-5721 | |
| 17 | 3***1 | Подшипник 3613Н-5721 | |
| 18 | 2***Е | Подшипник 22217Е | |
| 19 | 2***3 | Подшипник 22313 |
