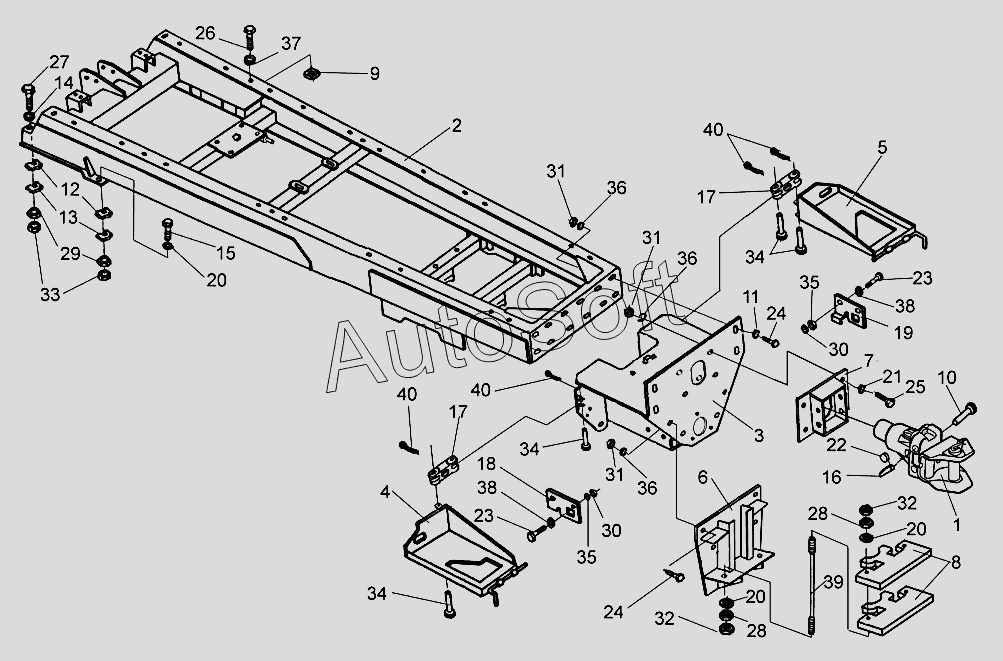

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Установка тягово-сцепного устройства УЭС 0003150
/52.gif)
31
31
31
21
22
23
23
24
24
25
26
27
28
28
29
30
30
20
20
20
32
32
33
34
34
34
35
35
36
36
36
37
38
38
39
40
40
40
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС0124000А-07 | У***7 | Подрамник | |
| 1 | У***0 | Устройство тягово-сцепное | |
| 2 | У***0 | Рама | |
| 3 | У***2 | Подрамник | |
| 4 | У***1 | Платформа | |
| 5 | У***4 | Платформа | |
| 6 | У***1 | Плита | |
| 7 | М***1 | Плита | |
| 8 | У***1 | Противовес | |
| 9 | У***3 | Вкладыш | |
| 10 | У***6 | Палец | |
| 11 | К***1 | Шайба специальная | |
| 12 | У***4 | Прокладка | |
| 13 | У***1 | Прокладка | |
| 14 | У***5 | Шайба | |
| 15 | У***1 | Болт | |
| 16 | У***1 | Чека | |
| 17 | У***1 | Кронштейн | |
| 18 | У***1 | Опора | |
| 19 | У***4 | Опора | |
| 20 | К***9 | Шайба | |
| 21 | К***1 | Шайба специальная | |
| 22 | А***4 | Кольцо | |
| 23 | Б***6 | Болт М12-6ех35-7796 | |
| 24 | Б***6 | Болт М16-6ех50-7796 | |
| 25 | Б***6 | Болт М16-6ех60-7796 | |
| 26 | Б***6 | Болт М20Х1,5-6ех80-7796 | |
| 27 | Б***8 | Болт М24Х2-6ех130-7798 | |
| 28 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 29 | Г***6 | Гайка М24х2,0-6G-2526 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Г***5 | Гайка М16-6G-5915 | |
| 32 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 33 | Г***5 | Гайка М24х2-6G-5915 | |
| 34 | 6***0 | Ось 6-12b12х105-9650 | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 38 | Ш***1 | Шайба 12.01-11371 | |
| 39 | 2***4 | Шпилька 2Н20х1,5-6ех400-22034 | |
| 40 | Ш***7 | Шплинт 3,2х20-397 |
