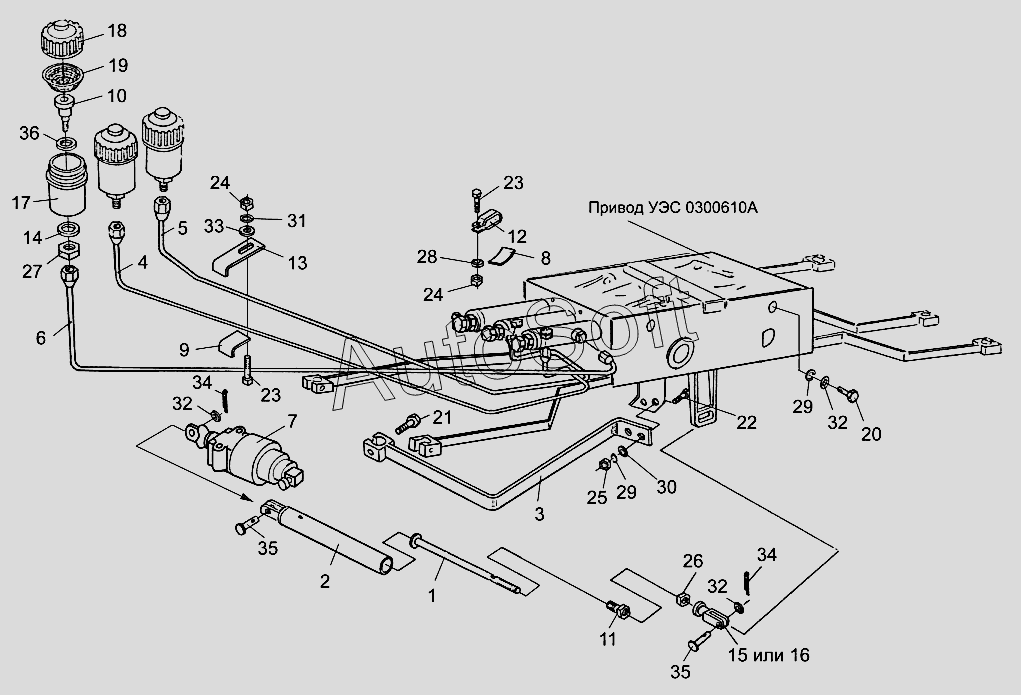

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Установка трубопроводов площадки управления
/73.gif)
28
19
20
21
22
23
23
24
24
25
26
27
18
29
29
30
31
32
32
32
33
34
34
35
35
36
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-8-0300000 | У***0 | Площадка управления | |
| УЭС0302100-01 | У***1 | Тяга | |
| 1 | У***0 | Тяга | |
| 2 | У***0 | Корпус | |
| 3 | У***1 | Рычаг | |
| 4 | У***0 | Трубопровод | |
| 5 | У***0 | Трубопровод | |
| 6 | У***0 | Трубопровод | |
| 7 | У***0 | Кран тормозной | |
| 8 | У***9 | Прокладка | |
| 9 | У***1 | Прокладка | |
| 10 | У***9 | Штуцер бачка | |
| 11 | У***8 | Болт | |
| 12 | У***5 | Скоба | |
| 13 | У***6 | Прижим | |
| 14 | У***3 | Шайба | |
| 15 | К***2 | Вилка | |
| 16 | К***4 | Вилка | |
| 17 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 18 | 5***5 | Крышка бачка | |
| 19 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 20 | Б***6 | Болт М10-6eх20-7796 | |
| 21 | Б***6 | Болт М10-6eх30-7796 | |
| 22 | Б***6 | Болт М10-6eх40-7796 | |
| 23 | Б***2 | Болт М8-6eх20-7802 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***5 | Гайка М10-6G-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***8 | Шайба A 10.01-6958 | |
| 31 | Ш***1 | Шайба C.8.01-11371 | |
| 32 | Ш***1 | Шайба C.10.01-11371 | |
| 33 | Ш***1 | Шайба C.12.01-11371 | |
| 34 | Ш***7 | Шплинт 3,2х20-397 | |
| 35 | 6***0 | Ось 6-10 b12х36-9650 | |
| 36 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 |
