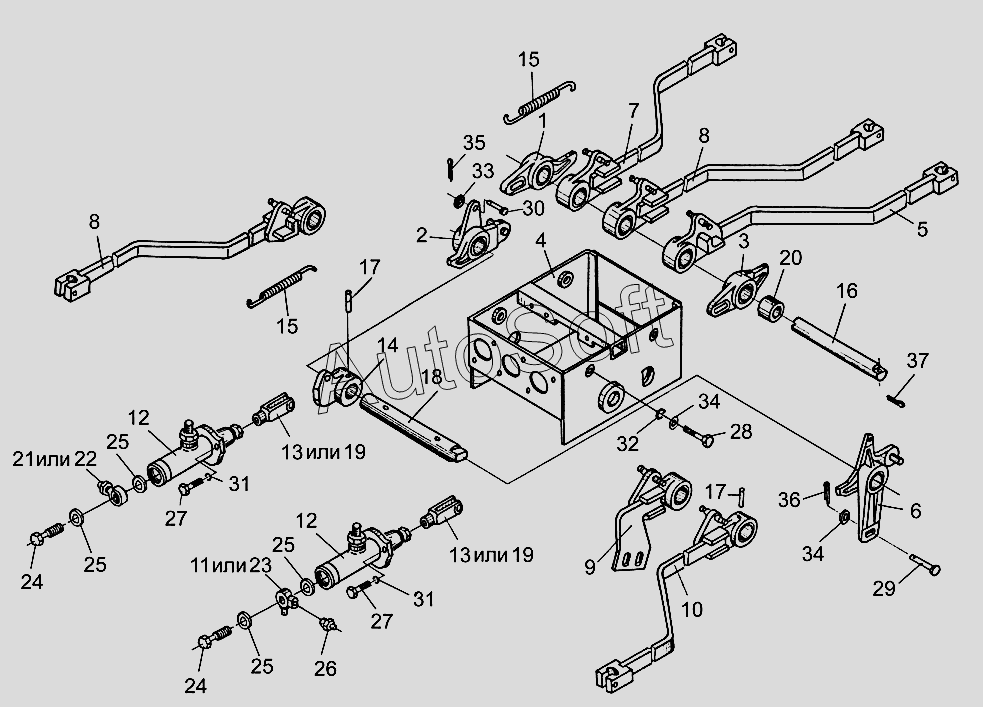

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Привод УЭС 0300610А
/74.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
12
12
12
13
13
14
15
15
16
17
17
18
19
19
20
21
22
23
24
24
25
25
25
25
26
27
27
28
29
30
31
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС0300610А | У***А | Привод | |
| УЭС0302300 | У***0 | Главный цилиндр | |
| УЭС0302400 | У***0 | Привод | |
| 1 | У***А | Рычаг | |
| 2 | У***А | Рычаг | |
| 3 | У***А | Рычаг | |
| 4 | У***А | Кронштейн | |
| 5 | У***А | Рычаг | |
| 6 | У***А | Рычаг | |
| 7 | У***А | Рычаг | |
| 8 | У***А | Рычаг | |
| 9 | У***А | Рычаг | |
| 10 | У***А | Рычаг | |
| 11 | У***0 | Угольник | |
| 12 | Е***3 | Главный цилиндр | |
| 12 | Р***0 | Главный цилиндр | |
| 12 | Т***0 | Цилиндр главный привода тормозов | |
| 13 | У***6 | Вилка | |
| 14 | У***А | Рычаг | |
| 15 | У***А | Пружина | |
| 16 | У***2 | Ось | |
| 17 | У***3 | Штифт | |
| 18 | У***4 | Вал | |
| 19 | У***4 | Вилка | |
| 20 | У***8 | Втулка | |
| 21 | У***2 | Угольник | |
| 22 | Р***7 | Угольник | |
| 23 | 5***6 | Угольник | |
| 24 | 5***3 | Болт | |
| 25 | 7***5 | Прокладка | |
| 26 | В***Б | Выключатель света «стоп» гидравлический | |
| 27 | Б***6 | Болт М8-6ех25-7796 | |
| 28 | Б***6 | Болт М10-6ех20-7796 | |
| 29 | 6***0 | Ось 6-10 b12х36-9650 | |
| 30 | 6***0 | Ось 6-8 b12х30-9650 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***1 | Шайба С.8.01-11371 | |
| 34 | Ш***1 | Шайба С.10.01-11371 | |
| 35 | Ш***7 | Шплинт 2х18-397 | |
| 36 | Ш***7 | Шплинт 3,2х20-397 | |
| 37 | Ш***7 | Шплинт 5х32-397 |
