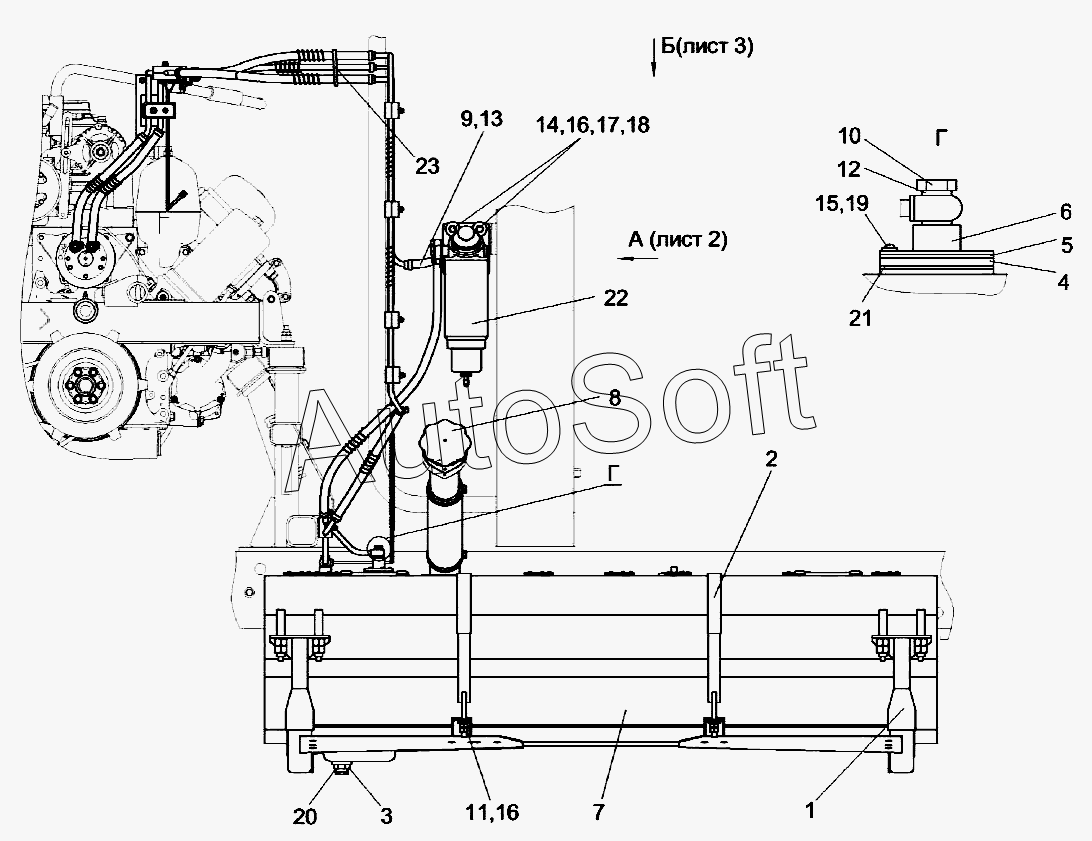

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка топливного оборудования КВС-7-0103000 (лист 1)
/96.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0103000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Рамка | |
| 2 | К***0 | Хомут | |
| 3 | К***0 | Клапан сливной | |
| 4 | К***0 | Труба | |
| 5 | К***0 | Клапан | |
| 6 | К***0 | Корпус | |
| 7 | К***0 | Бак топливный | |
| 8 | К***0 | Крышка | |
| 9 | К***9 | Рукав 12х20-1,6-10362 | |
| 10 | К***А | Болт специальный | |
| 11 | К***5 | Шайба сферическая | |
| 12 | У***1 | Шайба | |
| 13 | У***9 | Оплетка | |
| 14 | Б***6 | Болт М12-6eх75-7796 | |
| 15 | В***3 | Винт B.М5-6eх5-17473 | |
| 16 | Г***5 | Гайка М12-6G-5915 | |
| 17 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 18 | Ш***8 | Шайба C 12.01-6958 | |
| 19 | Ш***1 | Шайба C.5.01-11371 | |
| 20 | 3***8 | Прокладка 30 М3-23358 | |
| 21 | 2***6 | Прокладка | |
| 22 | P***0 | Фильтр топливный | |
| 23 | 2***2 | Лента стяжная |
