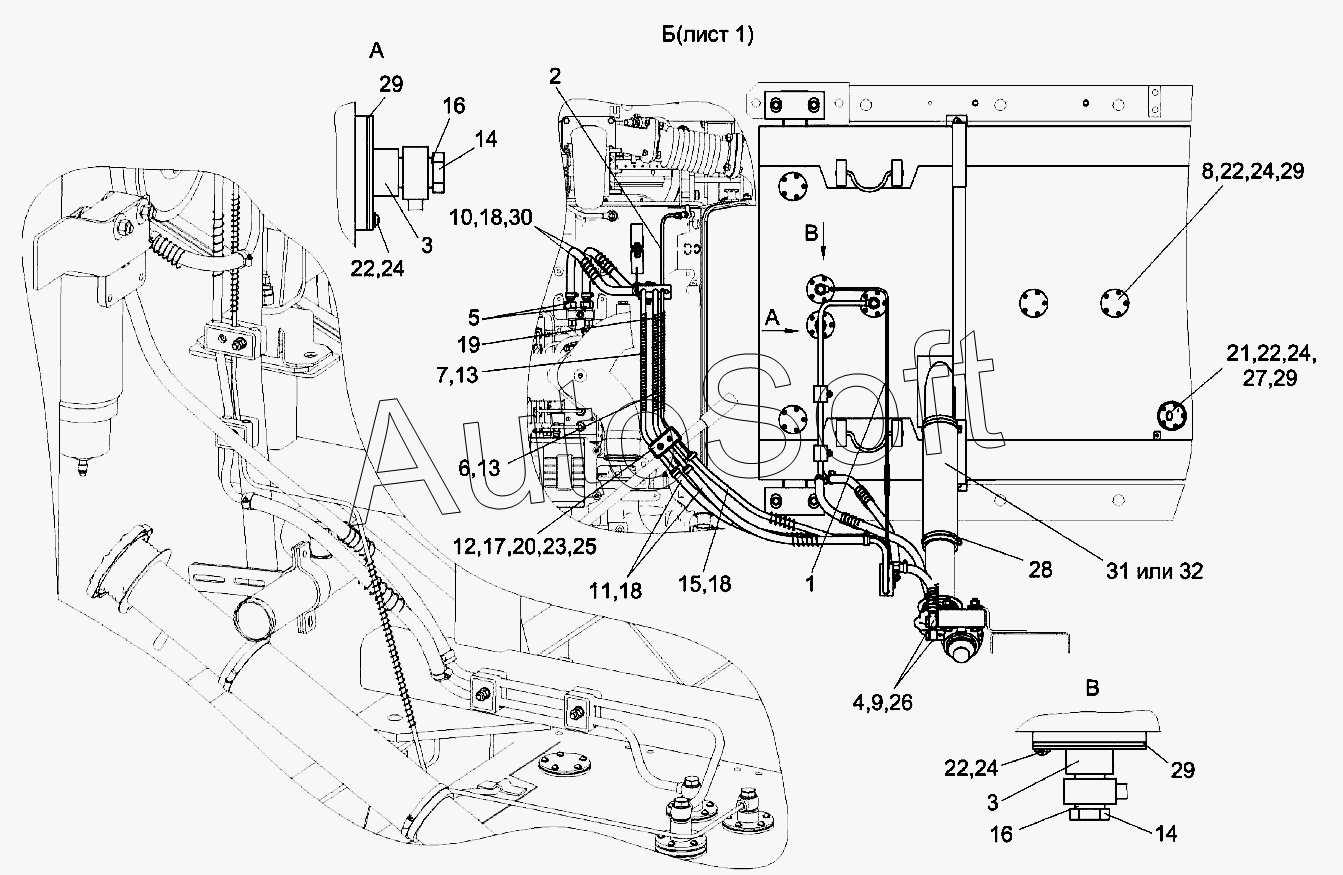

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка топливного оборудования КВС-7-0103000 (лист 3)
/98.gif)
25
17
18
18
18
19
20
21
22
22
22
22
23
24
24
24
24
16
16
26
27
28
29
29
29
29
30
31
32
15
14
14
13
13
12
11
10
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0103000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Топливопровод сливной | |
| 2 | К***0 | Топливопровод сливной | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Штуцер | |
| 5 | К***0 | Штуцер | |
| 6 | К***7 | Топливопровод сливной | |
| 7 | К***8 | Топливопровод заборный | |
| 8 | К***1 | Заглушка | |
| 9 | К***1 | Болт специальный | |
| 10 | К***7 | Рукав | |
| 11 | К***5 | Рукав | |
| 12 | К***9 | Прокладка | |
| 13 | К***1 | Оплетка | |
| 14 | К***А | Болт специальный | |
| 15 | Р***9 | Рукав | |
| 16 | У***1 | Шайба | |
| 17 | У***А | Брус | |
| 18 | У***1 | Оплетка | |
| 19 | У***1 | Оплетка | |
| 20 | Б***6 | Болт М8-6eх55-7796 | |
| 21 | Б***2 | Болт М8-6eх40-7802 | |
| 22 | В***3 | Винт B.М5-6eх18-17473 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Ш***1 | Шайба C.5.01-11371 | |
| 25 | Ш***1 | Шайба C.8.01-11371 | |
| 26 | 1***8 | Прокладка 16 АД0-23358 | |
| 27 | Д***2 | Датчик | |
| 28 | T***2 | Хомут червячный | |
| 29 | 2***6 | Прокладка | |
| 30 | 2***2 | Лента стяжная | |
| 31 | Ш***г | Шланг | |
| 32 | Ш***г | Шланг |
