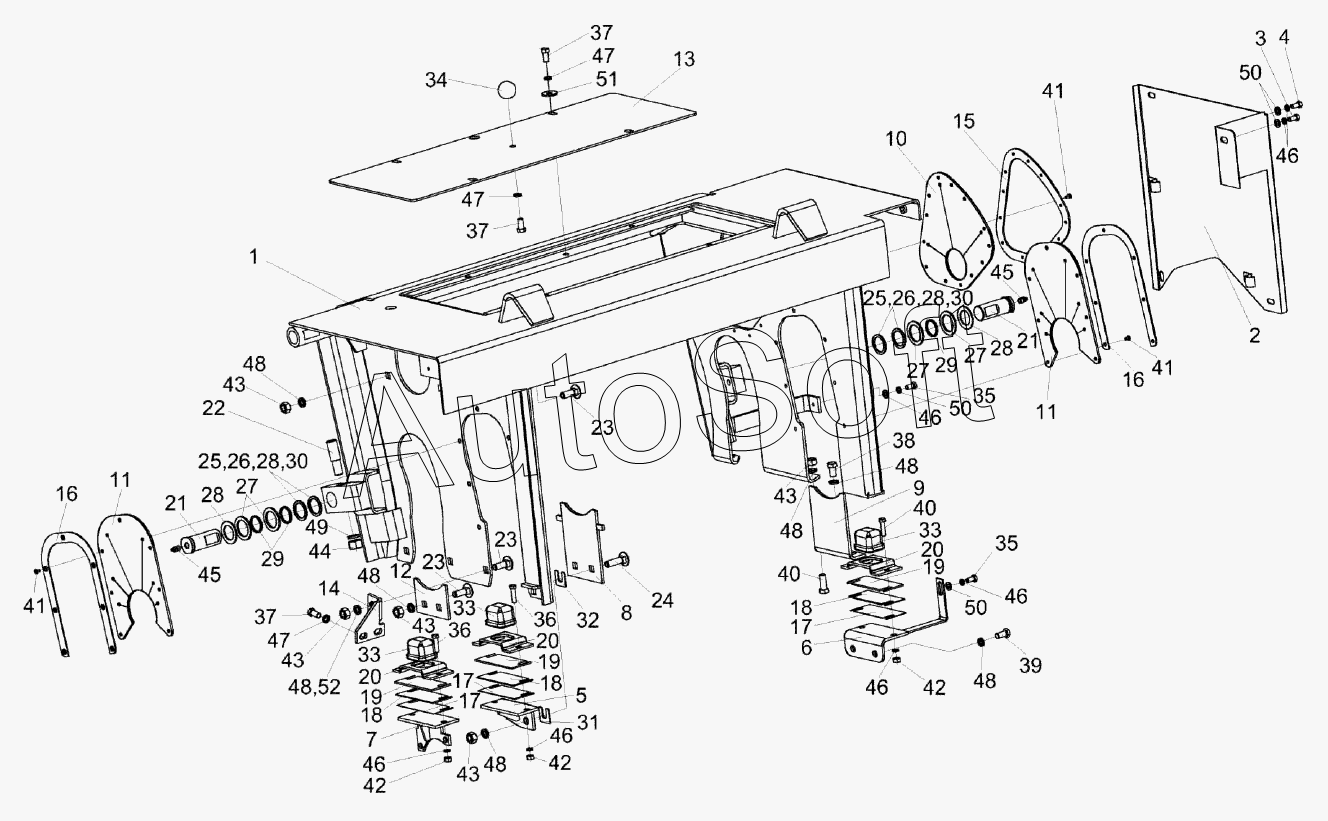

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка рамы верхней КВС-2-0111300Б
/8.gif)
40
40
27
27
27
28
28
28
28
29
29
30
30
31
32
33
33
33
34
35
35
36
36
37
37
37
38
39
26
26
41
41
41
42
42
42
43
43
43
43
43
44
45
45
46
46
46
46
46
46
47
47
47
48
48
48
48
48
48
48
49
50
50
50
51
52
13
1
2
3
4
5
6
7
8
9
10
11
11
12
14
15
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
22
23
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0111040 | К***0 | Крышка | |
| 1 | К***Б | Рама верхняя | |
| 2 | К***А | Щиток | |
| 3 | К***0 | Болт-барашек | |
| 4 | К***1 | Болт-барашек | |
| 5 | К***0 | Кронштейн | |
| 6 | К***1 | Кронштейн | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Ограничитель | |
| 9 | К***0 | Ограничитель | |
| 10 | К***5 | Накладка | |
| 11 | К***6 | Накладка | |
| 12 | К***2 | Ограничитель | |
| 13 | К***4 | Крышка | |
| 14 | К***А | Кронштейн | |
| 15 | К***6 | Накладка | |
| 16 | К***8 | Накладка | |
| 17 | К***8 | Прокладка | |
| 18 | К***1 | Прокладка | |
| 19 | К***2 | Прокладка | |
| 20 | К***9 | Обойма | |
| 21 | К***6 | Ось | |
| 22 | К***7 | Штифт | |
| 23 | К***1 | Болт | |
| 24 | К***2 | Болт | |
| 25 | К***4 | Шайба регулировочная | |
| 26 | К***7 | Шайба | |
| 27 | М***5 | Кольцо | |
| 28 | М***1 | Шайба | |
| 29 | М***2 | Втулка | |
| 30 | П***2 | Шайба | |
| 31 | П***1 | Прокладка | |
| 32 | П***2 | Прокладка | |
| 33 | 8***0 | Буфер передней рессоры | |
| 34 | Н***4 | Ручка П302Д61-16-77 | |
| 35 | Б***6 | Болт М8-6ех16-7796 | |
| 36 | Б***6 | Болт М8-6ех30-7796 | |
| 37 | Б***6 | Болт М10-6ех20-7796 | |
| 38 | Б***6 | Болт М12-6ех20-7796 | |
| 39 | Б***6 | Болт | |
| 40 | Б***6 | Болт М12-6ех30-7796 | |
| 41 | В***5 | Винт В2.М5-6ех10-17475 | |
| 42 | Г***5 | Гайка М8-6G-5915 | |
| 43 | Г***5 | Гайка М12-6G-5915 | |
| 44 | Г***5 | Гайка М16-6G-5915 | |
| 45 | 1***3 | Масленка | |
| 46 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 47 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 48 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 49 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 50 | Ш***8 | Шайба С8.01-6958 | |
| 51 | Ш***8 | Шайба С10.01-6958 | |
| 52 | Ш***8 | Шайба С12.01-6958 |
