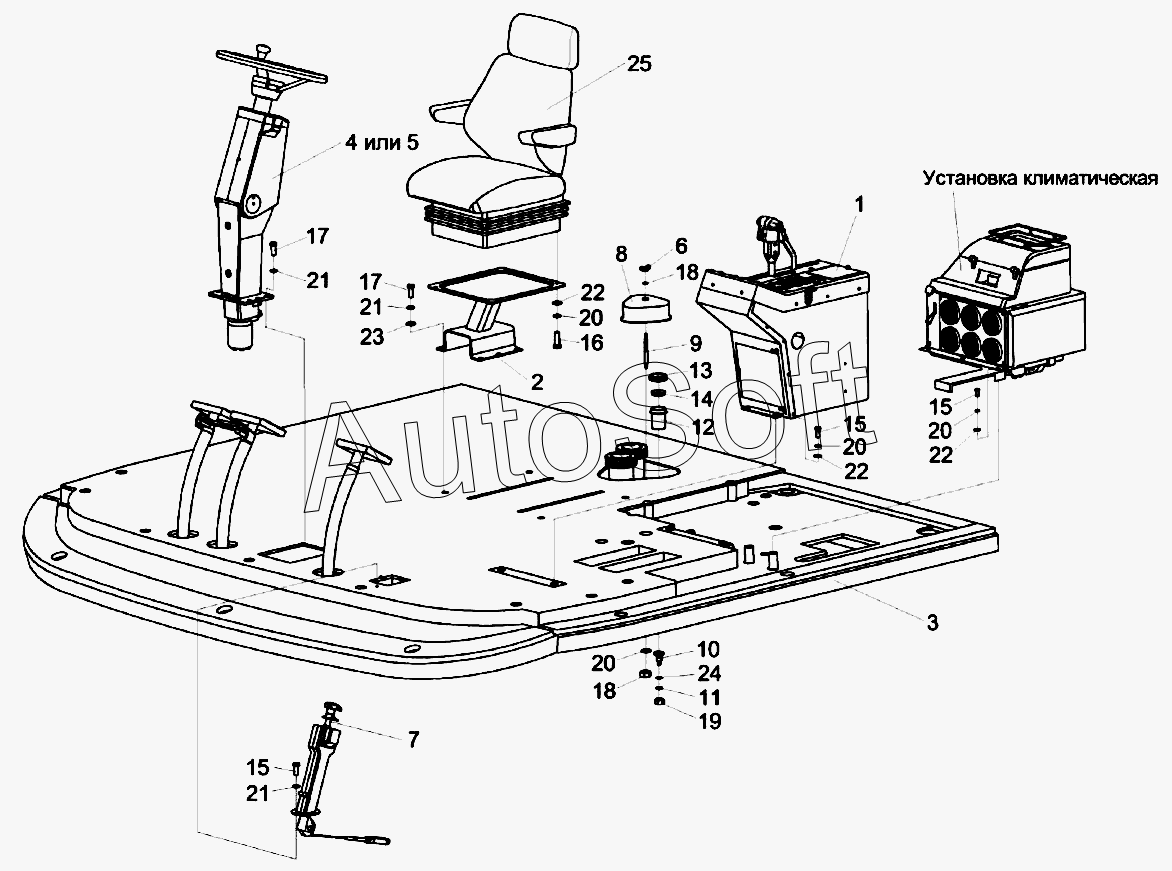

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Площадка управления КВС-7-0129000 (лист 1)
/124.gif)
1
2
3
4
6
7
8
9
10
11
12
13
14
15
15
15
16
17
17
18
18
19
20
20
20
20
21
21
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0129000 | К***0 | Площадка управления | |
| 1 | К***0 | Пульт управления | |
| 2 | К***Б | Кронштейн | |
| 3 | К***0 | Площадка | |
| 4 | К***0 | Рулевая колонка | |
| 6 | К***0 | Гайка | |
| 7 | У***0 | Колонка привода | |
| 8 | К***1 | Крышка | |
| 9 | К***5 | Шпилька | |
| 10 | У***9 | Штуцер бачка | |
| 11 | У***3 | Шайба | |
| 12 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 13 | 5***5 | Крышка бачка | |
| 14 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 15 | Б***6 | Болт М8-6ех30-7796 | |
| 16 | Б***6 | Болт М8-6ех25-7796 | |
| 17 | Б***6 | Болт М10-6ех30-7796 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***1 | Шайба С8.01-11371 | |
| 23 | Ш***1 | Шайба С10.01-11371 | |
| 24 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 25 | 8***1 | Сиденье |
