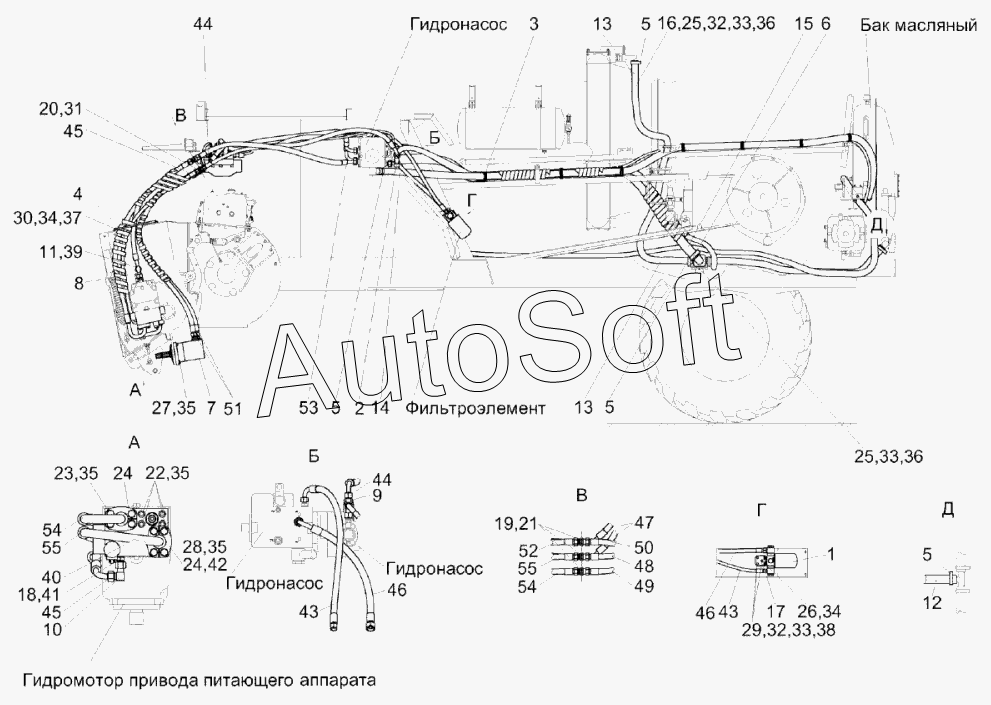

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800 КВК-5-0624000
/179.gif)
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
32
33
33
33
34
34
35
35
35
35
36
36
37
38
39
40
41
42
43
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0624000 | К***0 | Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-36 | |
| 1 | К***0 | Фильтр напорный | |
| 2 | К***0 | Тройник | |
| 3 | К***Б | Хомут | |
| 4 | К***0 | Держатель рукавов | |
| 5 | А***0 | Хомут стяжной | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***0 | Гидромотор привода адаптеров | |
| 8 | К***0 | Тройник | |
| 9 | К***0 | Тройник | |
| 10 | К***А | Угольник | |
| 11 | М***0 | Полумуфта внутренняя | |
| 12 | Р***0 | Рукав 32х43-1,6 - 10362 | |
| 13 | Р***5 | Рукав всасывающий 17 G-20 | |
| 14 | Р***3 | Рукав всасывающий | |
| 15 | Р***4 | Рукав всасывающий 17 G-32 | |
| 16 | К***3 | Кронштейн | |
| 17 | К***4 | Кронштейн | |
| 18 | К***8 | Штуцер | |
| 19 | К***7 | Штуцер | |
| 20 | К***8 | Штуцер | |
| 21 | К***9 | Гайка | |
| 22 | К***8 | Винт | |
| 23 | К***9 | Болт | |
| 24 | У***4 | Полуфланец | |
| 25 | Б***6 | Болт М8-6eх20-7796 | |
| 26 | Б***6 | Болт М10-6eх16-7796 | |
| 27 | Б***6 | Болт М12-6eх40-7796 | |
| 28 | Б***6 | Болт М12-6eх45-7796 | |
| 29 | Б***2 | Болт М8-6eх20-7802 | |
| 30 | Б***2 | Болт М10-6eх25-7802 | |
| 31 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 36 | Ш***8 | Шайба C 8.01-6958 | |
| 37 | Ш***8 | Шайба C 10.01-6958 | |
| 38 | Ш***1 | Шайба C.8.01-11371 | |
| 39 | 0***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 40 | G***8 | Прокладка | |
| 41 | 2***9 | Гидроблок | |
| 42 | Г***3 | Кольцо уплотнительное | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | Р***5 | Рукав высокого давления | |
| 50 | Р***5 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***0 | Рукав высокого давления | |
| 54 | Р***M | Рукав высокого давления | |
| 55 | Р***M | Рукав высокого давления |
