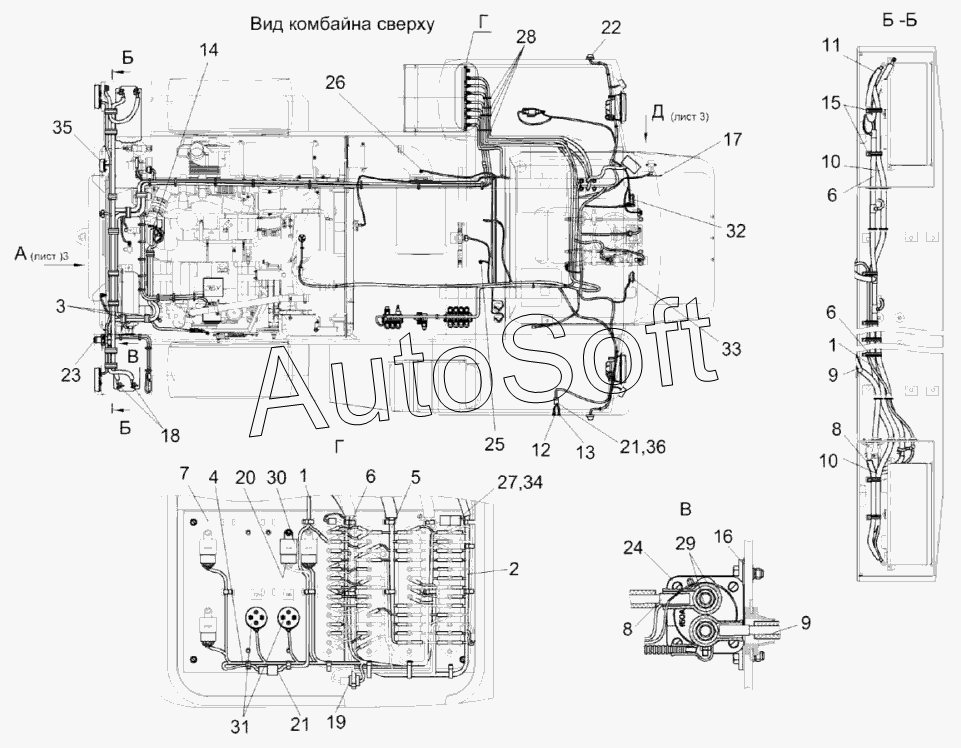

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка электрооборудования КВС-7-0721000
/215.gif)
28
19
20
21
21
22
23
24
25
26
27
18
29
30
31
32
33
34
35
36
9
9
1
1
2
3
4
5
6
6
6
7
8
8
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0721000 | К***0 | Установка электрооборудования | |
| 1 | К***В | Жгут питания комбайна | |
| 2 | К***0 | Жгут моторной установки | |
| 3 | К***0 | Хомут | |
| 4 | К***Б | Жгут шкафа распределительного | |
| 5 | К***Г | Жгут датчиков | |
| 6 | К***0 | Жгут фонарей | |
| 7 | К***0 | Панель шкафа распределительного | |
| 8 | К***Б | Жгут выключателя бортсети | |
| 9 | К***0 | Жгут стартера | |
| 10 | К***0 | Жгут аккумуляторов промежуточный | |
| 11 | К***Б | Жгут выключателя бортсети | |
| 12 | У***0 | Кнопка | |
| 13 | У***2 | Кнопка | |
| 14 | У***0 | Провод массы | |
| 15 | У***А | Скоба | |
| 16 | К***1 | Пластина | |
| 17 | К***6 | Колпачок | |
| 18 | У***1 | Чехол аккумуляторного наконечника | |
| 19 | 6***2 | Колодка гнездовая | |
| 20 | 6***5 | Колодка гнездовая | |
| 21 | 5***4 | Колодка штыревая | |
| 22 | Ф***4 | Фонарь знака автопоезда | |
| 23 | 5***2 | Втулка | |
| 24 | 1***7 | Выключатель | |
| 25 | Д***К | Датчик-гидросигнализатор | |
| 26 | Х***0 | Индикатор электрический | |
| 27 | 1***1 | Колодка гнездовая | |
| 28 | Л***а | Лента стяжная зубчатая | |
| 29 | Т***8 | Наконечник резиновый | |
| 30 | 9***7 | Реле | |
| 31 | А***2 | Розетка электрическая автомобильная | |
| 32 | С***3 | Звуковой сигнал безрупорный | |
| 33 | С***4 | Сигнал звуковой безрупорный | |
| 34 | 0***1 | Фиксатор | |
| 35 | Ф***1 | Фонарь освещения заднего номерного знака | |
| 36 | 5***2 | Чехол защитный держателя внутреннего четырехклеммового |
