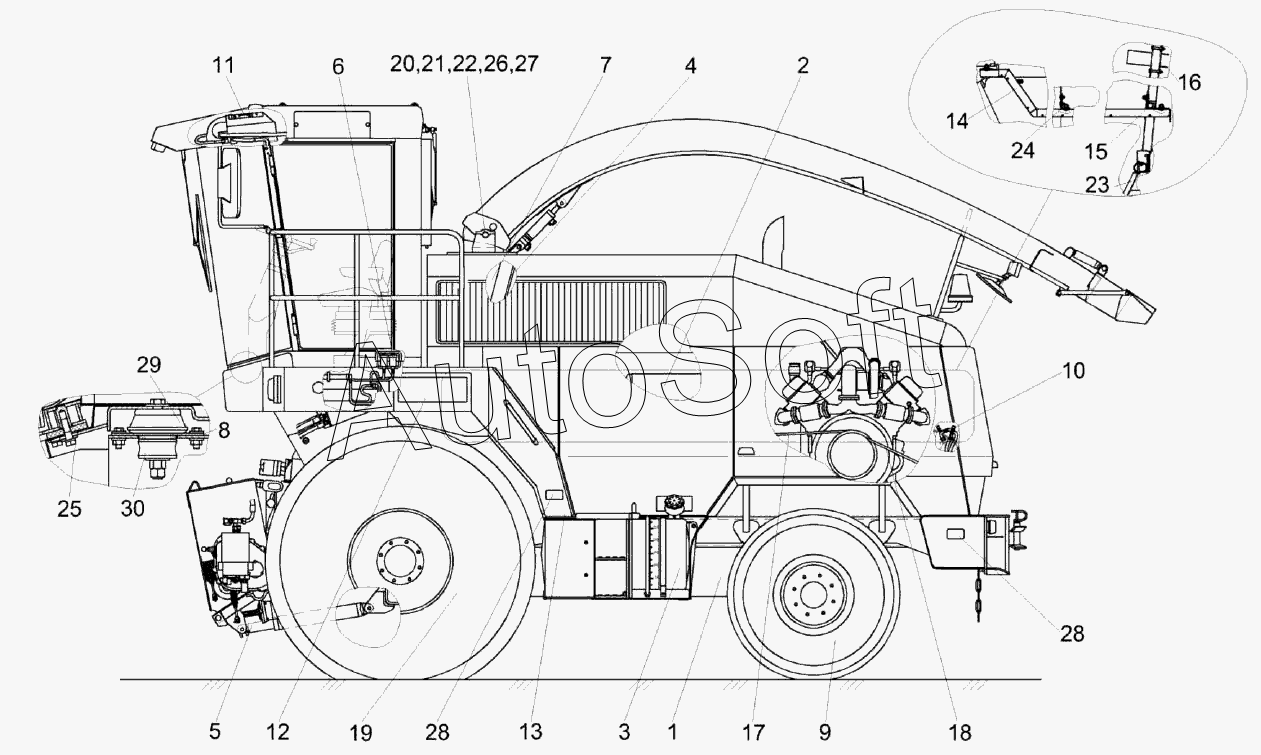

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Измельчитель самоходный КВС-7-0100000 (вид слева)
/2.gif)
15
30
29
28
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0100000 | К***0 | Измельчитель самоходный | |
| 1 | К***0 | Установка топливного оборудования | |
| 2 | К***0 | Пневмосистема | |
| 3 | К***А | Установка ОВК | |
| 4 | К***0 | Шторка | |
| 5 | К***А | Механизм вывешивания | |
| 6 | К***0 | Установка трубопроводов и стояночных тормозов | |
| 7 | К***0 | Установка ускорителя выброса | |
| 8 | К***0 | Пластина | |
| 9 | К***0 | Колесо | |
| 10 | К***3 | Установка климатическая | |
| 11 | К***1 | Установка испарителя | |
| 12 | К***0 | Люк | |
| 13 | К***1 | Электрошкаф | |
| 14 | К***А | Желоб | |
| 15 | К***0 | Кронштейн | |
| 16 | К***0 | Желоб | |
| 17 | К***1 | Привод измельчающего барабана | |
| 18 | К***А | Привод гидростата | |
| 19 | К***0 | Колесо | |
| 20 | К***2 | Кольцо | |
| 21 | К***1 | Кольцо | |
| 22 | К***2 | Кольцо | |
| 23 | К***5 | Щиток | |
| 24 | К***8 | Кронштейн | |
| 25 | У***9 | Накладка | |
| 26 | Ш***5 | Подшипник ШСП30-3635 | |
| 27 | 1***3 | Масленка | |
| 28 | 3***1 | Световозвращатель | |
| 29 | 8***0 | Виброизолятор | |
| 30 | 1***В | Подушка нижняя |
