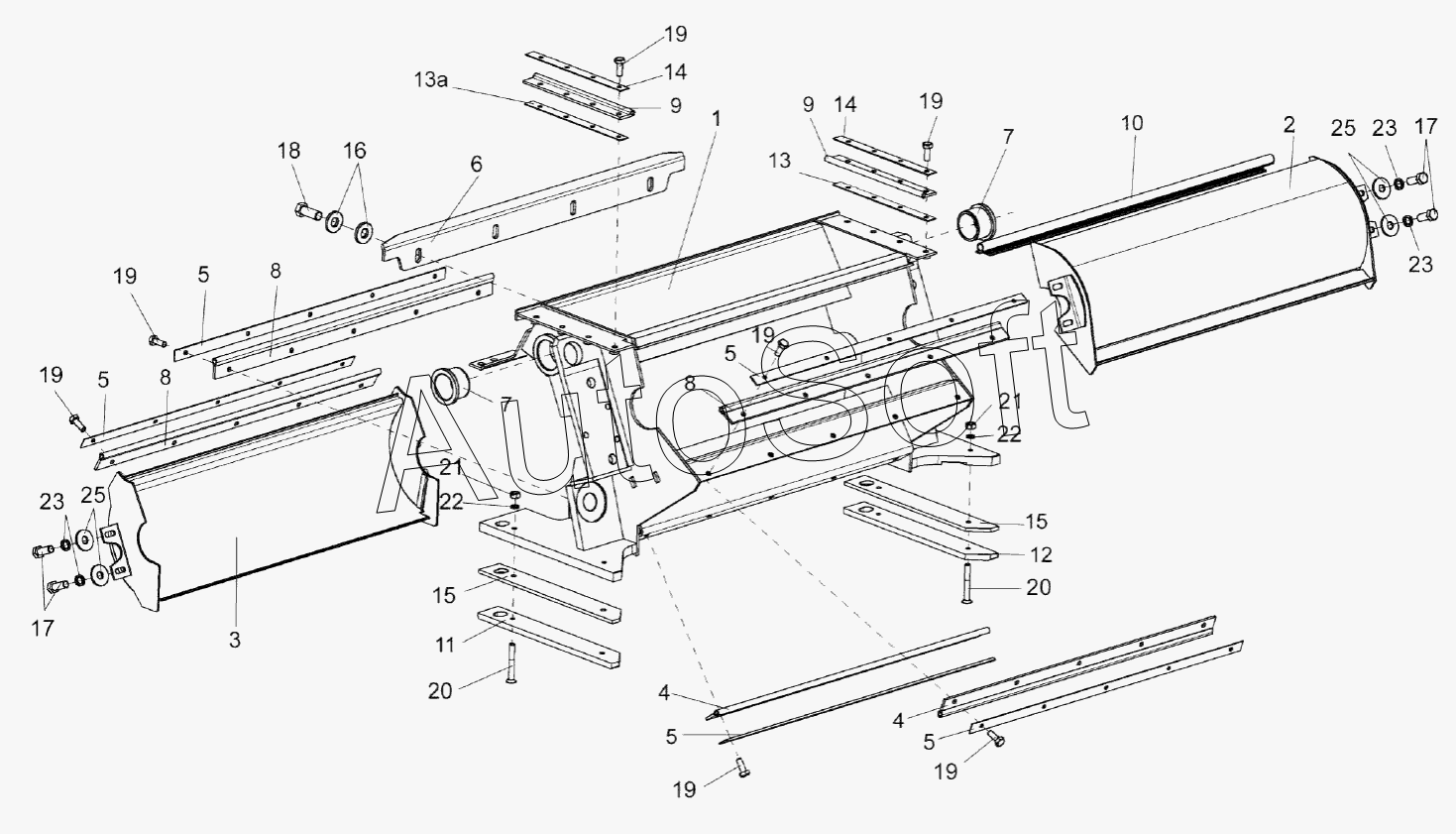

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Устройство доизмельчающее КВС-1-0148310 (установка кожухов)
/43.gif)
1
2
3
4
4
5
5
5
5
5
6
7
7
8
8
8
9
9
10
11
12
13
13а
14
14
15
15
16
17
17
18
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
23
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0148140 | К***0 | Кожух нижний | |
| КВС-1-0148310 | К***0 | Устройство доизмельчающее | |
| КВС-1-0148320 | К***0 | Корпус | |
| КВС-1-0148380 | К***0 | Кожух верхний | |
| 1 | К***0 | Корпус | |
| 10 | К***8 | Уплотнение | |
| 11 | К***1 | Накладка | |
| 12 | К***1 | Накладка | |
| 13 | К***1 | Подкладка | |
| 13а | К***1 | Подкладка | |
| 14 | К***1 | Накладка | |
| 15 | К***2 | Прокладка | |
| 16 | К***5 | Шайба | |
| 17 | Б***6 | Болт М8-6ех20-7796 | |
| 18 | Б***6 | Болт М10-6ех30-7796 | |
| 19 | Б***8 | Болт М6-6ех16-7798 | |
| 2 | К***0 | Кожух верхний | |
| 20 | В***5 | Винт В2 М6-6ех45-17475 | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***8 | Шайба С8.01-6958 | |
| 3 | К***0 | Кожух нижний | |
| 4 | К***1 | Уплотнение | |
| 5 | К***2 | Накладка | |
| 6 | К***7 | Кронштейн | |
| 7 | К***3 | Втулка | |
| 8 | К***4 | Уплотнение | |
| 9 | К***5 | Уплотнение |
