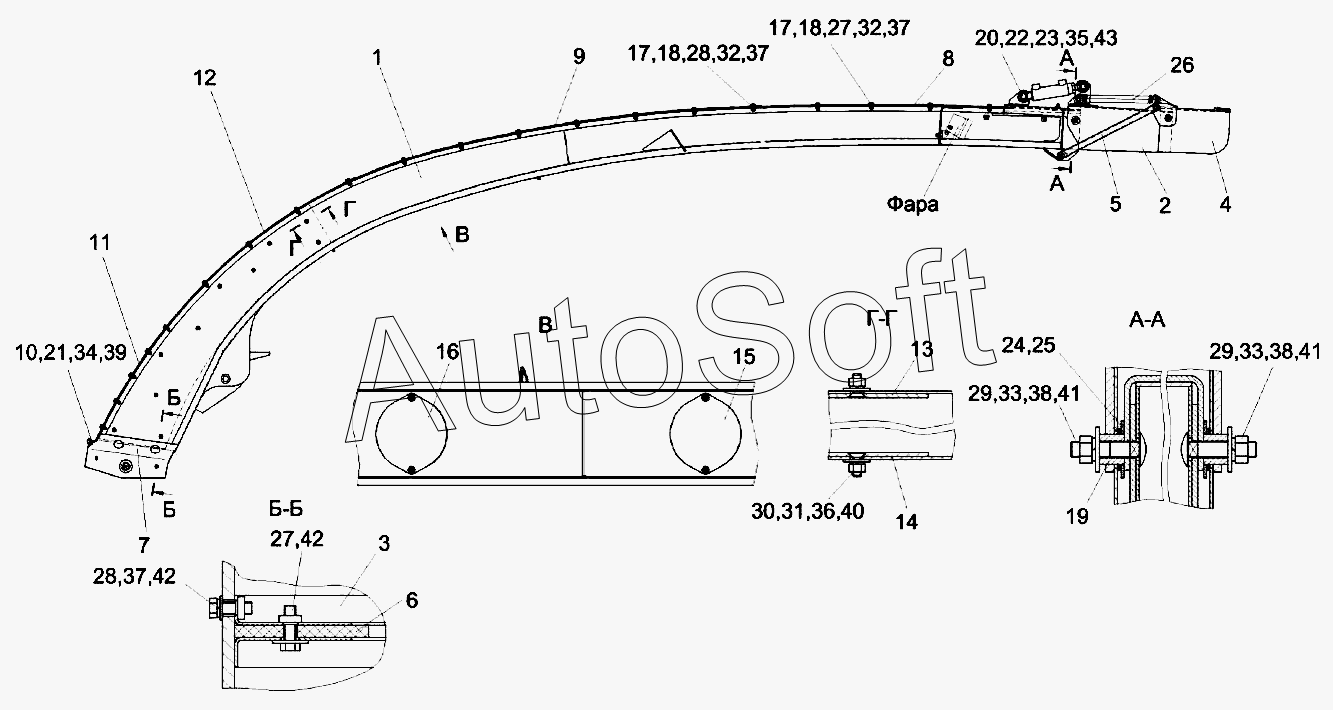

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Силосопровод КВС-2-0144200
/62.gif)
33
33
23
24
25
26
27
27
28
28
29
29
30
31
32
32
22
34
35
36
37
37
37
38
38
39
40
41
41
42
42
43
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0144200 | К***0 | Силосопровод | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Козырек средний | |
| 3 | К***0 | Опора | |
| 4 | К***1 | Козырек | |
| 5 | К***1 | Тяга | |
| 6 | К***1 | Уплотнение | |
| 7 | К***1 | Пластина | |
| 8 | К***2 | Крыша | |
| 9 | К***4 | Крыша | |
| 10 | К***4 | Накладка | |
| 11 | К***5 | Крыша | |
| 12 | К***6 | Крыша | |
| 13 | К***3 | Накладка нижняя | |
| 14 | К***1 | Накладка нижняя | |
| 15 | К***2 | Люк | |
| 16 | К***3 | Люк | |
| 17 | К***2 | Шайба | |
| 18 | К***1 | Шайба | |
| 19 | К***8 | Втулка | |
| 20 | К***3 | Ось | |
| 21 | К***5 | Шайба | |
| 22 | К***Б | Шайба | |
| 23 | К***4 | Бонка | |
| 24 | К***Б | Прокладка | |
| 25 | П***1 | Шайба | |
| 26 | П***7 | Пружина | |
| 27 | Б***6 | Болт М8-6eх25-7796 | |
| 28 | Б***6 | Болт М8-6eх30-7796 | |
| 29 | Б***2 | Болт М10-6eх45-7802 | |
| 30 | В***5 | Винт B2.М6-6eх16-17475 | |
| 31 | Г***5 | Гайка М6-6G-5915 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Г***5 | Гайка М12-6G-5915 | |
| 35 | Г***8 | Гайка М16-6G-2528 | |
| 36 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 40 | Ш***8 | Шайба C 6.01-6958 | |
| 41 | Ш***8 | Шайба C 10.01-6958 | |
| 42 | Ш***1 | Шайба C.8.01-11371 | |
| 43 | Ш***7 | Шплинт 4х50-397 |
