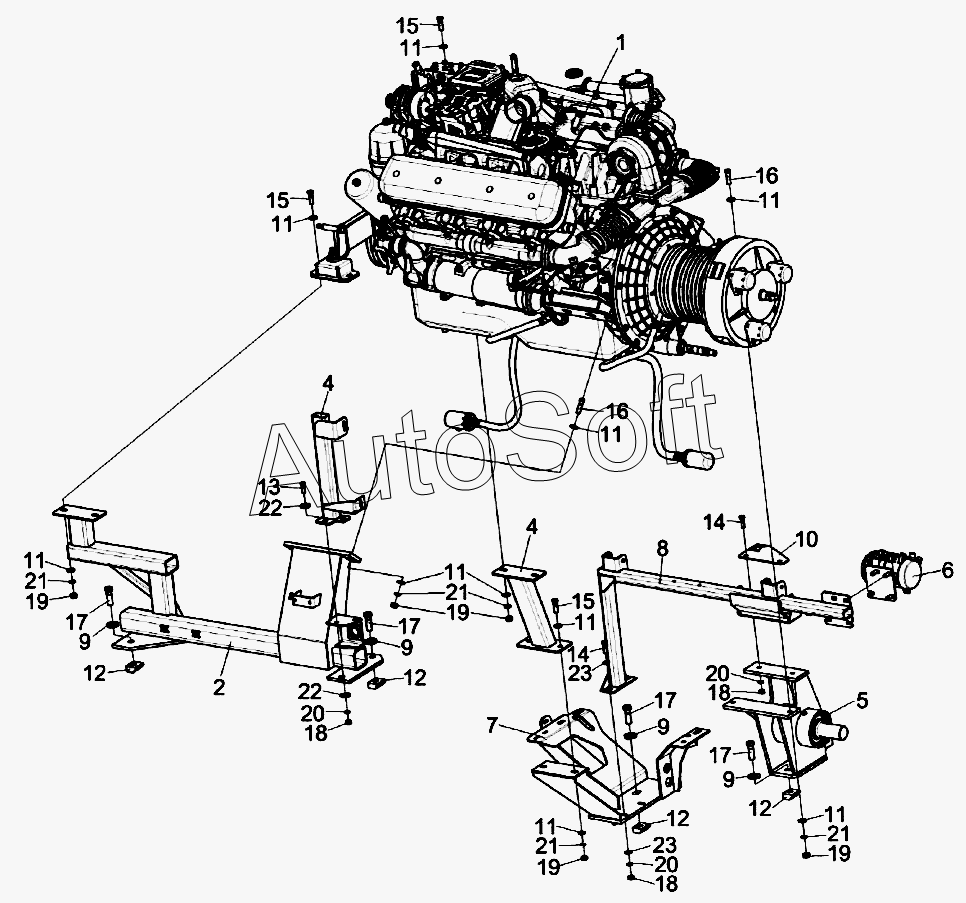

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка двигателя КВС-7-0150000 (лист 5)
/68.gif)
12
12
12
12
23
23
22
22
21
21
21
21
20
20
20
19
19
19
19
18
18
18
17
17
17
17
16
16
15
15
15
14
14
13
11
11
11
11
11
11
11
11
11
10
9
9
9
9
8
7
6
5
4
4
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0150000 | К***0 | Установка двигателя | |
| 1 | К***0 | Двигатель | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Стойка | |
| 5 | К***0 | Опора | |
| 6 | К***А | Привод компрессора кондиционера | |
| 7 | К***А | Опора | |
| 8 | К***А | Опора | |
| 9 | К***1 | Шайба | |
| 10 | К***1 | Кронштейн | |
| 11 | У***3 | Шайба | |
| 12 | У***3 | Вкладыш | |
| 13 | Б***6 | Болт М12-6eх35-7796 | |
| 14 | Б***6 | Болт М12-6eх40-7796 | |
| 15 | Б***6 | Болт М14-6eх45-7796 | |
| 16 | Б***6 | Болт М14-6eх50-7796 | |
| 17 | Б***6 | Болт М20х1,5-6eх60-7796 | |
| 18 | Г***5 | Гайка М12-6G-5915 | |
| 19 | Г***5 | Гайка М14-6G-5915 | |
| 20 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 12.01-6958 | |
| 23 | Ш***1 | Шайба C.12.01-11371 |
