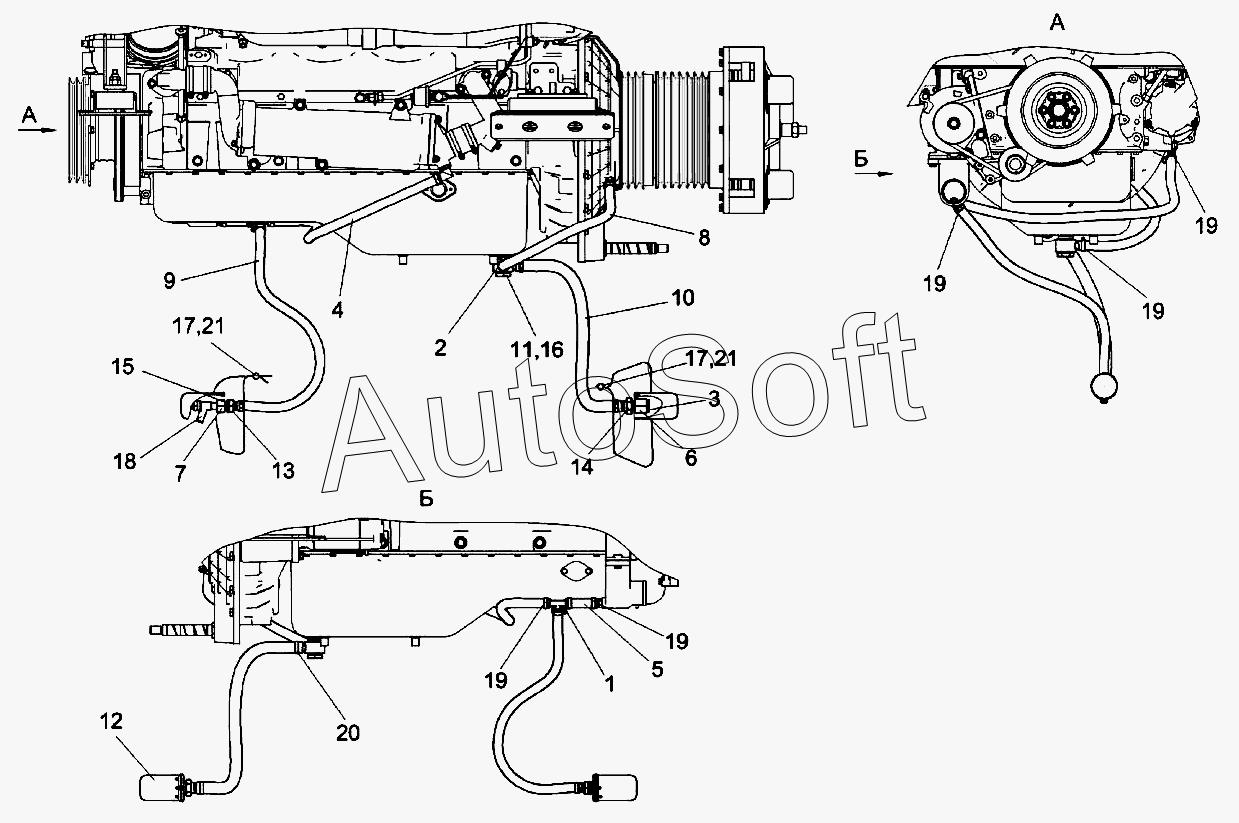

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка сливных рукавов КВС-7-0150260
/72.gif)
11
21
21
20
19
19
19
19
19
18
17
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0150260 | К***0 | Установка сливных рукавов | |
| 1 | К***0 | Тройник | |
| 2 | У***0 | Угольник поворотный | |
| 3 | К***2 | Пробка | |
| 4 | К***3 | Рукав 14х23-1,6-10362 | |
| 5 | К***6 | Рукав 14х23-1,6-10362 | |
| 6 | К***8 | Штуцер | |
| 7 | К***7 | Штуцер | |
| 8 | К***3 | Рукав | |
| 9 | К***5 | Рукав | |
| 10 | Р***1 | Рукав20х29-1,6 - 10362 | |
| 11 | У***1 | Штуцер | |
| 12 | У***1 | Крышка | |
| 13 | Г***6 | Гайка М22х1,5-6G-2526 | |
| 14 | Г***6 | Гайка М27х2-6G-2526 | |
| 15 | Ш***2 | Шайба 22.65Г-6402 | |
| 16 | 2***8 | Прокладка | |
| 17 | 2***9 | Пломба свинцовая | |
| 18 | В***О | Кран ВС11-О | |
| 19 | T***2 | Хомут червячный | |
| 20 | T***2 | Хомут червячный | |
| 21 | 0***2 | Проволока |
