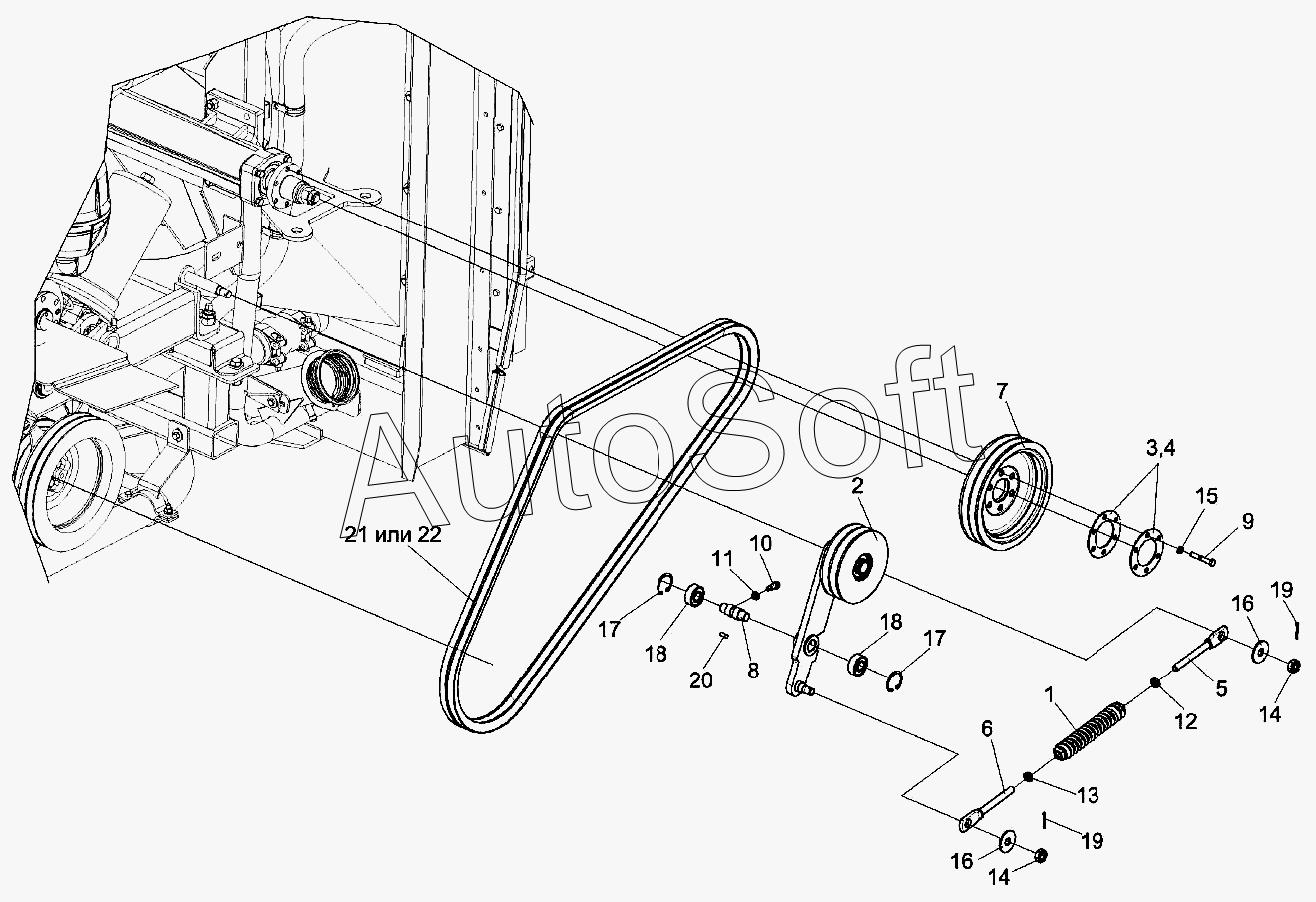

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка привода вентилятора КВС-7-0150090
/77.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150120 | К***0 | Механизм натяжения | |
| КВС-7-0150090 | К***0 | Установка привода вентилятора | |
| 1 | К***0 | Пружина | |
| 2 | К***0 | Рычаг | |
| 3 | К***7 | Прокладка | |
| 4 | К***1 | Прокладка | |
| 5 | К***5 | Зацеп | |
| 6 | К***1 | Зацеп | |
| 7 | К***5 | Шкив | |
| 8 | У***6 | Ось | |
| 9 | Б***6 | Болт М8-6eх50-7796 | |
| 10 | В***2 | Винт B.М10-6eх20-1482 | |
| 11 | Г***6 | Гайка М10-6H-2526 | |
| 12 | Г***6 | Гайка М12-6G-2526 | |
| 13 | Г***6 | Гайка М12-LH-6G-2526 | |
| 14 | Г***9 | Гайка М14-6G-5919 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***8 | Шайба C 14.01-6958 | |
| 17 | В***3 | Кольцо В40-13943 | |
| 18 | 1***2 | Подшипник 180503-8882 | |
| 19 | Ш***7 | Шплинт 3,2х25-397 | |
| 20 | Ш***0 | Шпонка 6х6х18-23360 | |
| 21 | 2***a | Ремень | |
| 22 | 2***A | Ремень |
