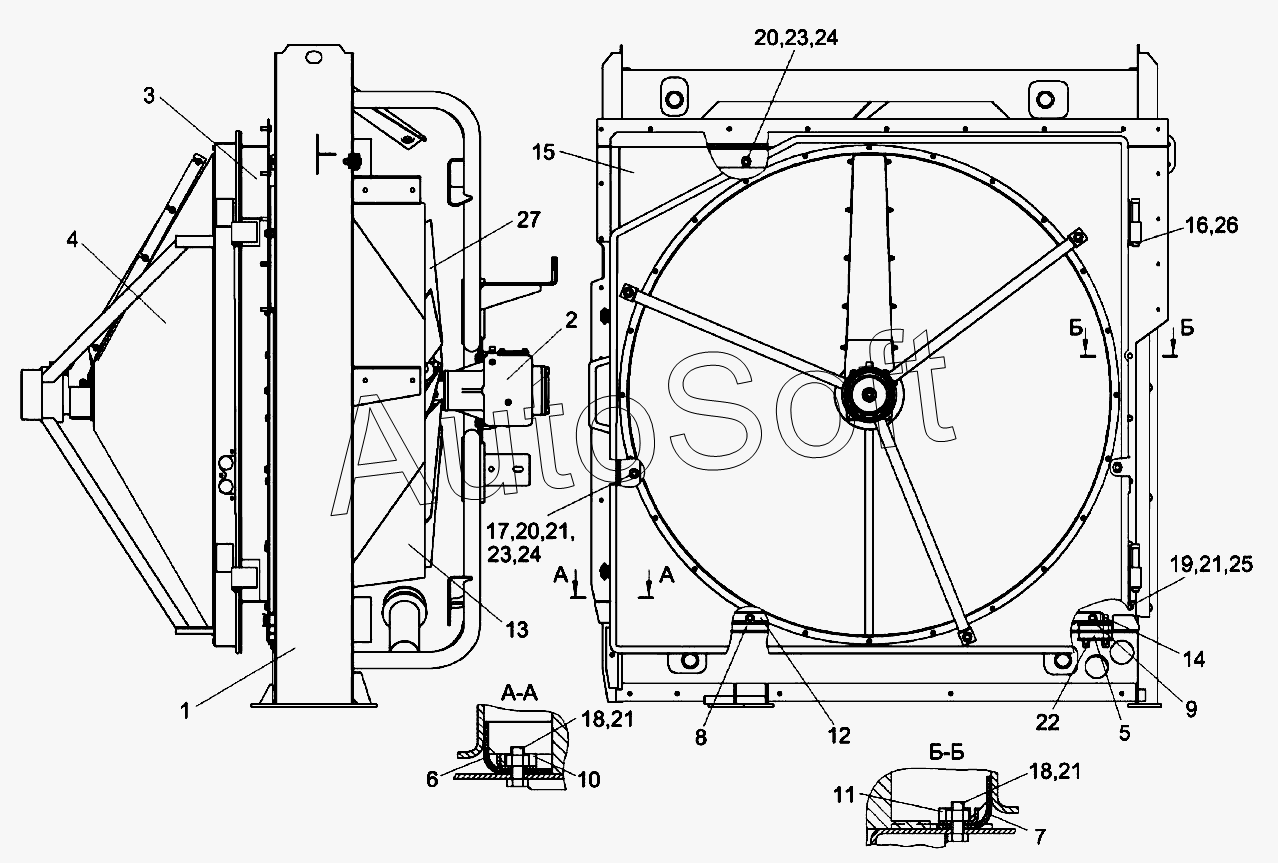

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Установка блока радиаторов КВС-7-0152000 (лист 1)
/79.gif)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
21
21
21
22
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-7-0152000 | К***0 | Установка блока радиаторов | |
| 1 | К***0 | Рамка | |
| 2 | К***1 | Редуктор | |
| 3 | К***0 | Рамка | |
| 4 | К***0 | Воздухозаборник | |
| 5 | К***1 | Виброизолятор | |
| 6 | К***7 | Уплотнение | |
| 7 | К***8 | Уплотнение | |
| 8 | К***9 | Уплотнение | |
| 9 | К***2 | Пластина | |
| 10 | К***3 | Прижим | |
| 11 | К***4 | Планка | |
| 12 | К***5 | Планка | |
| 13 | К***3 | Диффузор | |
| 14 | К***2 | Шпилька | |
| 15 | К***7 | Жесткость | |
| 16 | К***А | Ось | |
| 17 | У***5 | Шайба | |
| 18 | Б***6 | Болт М8-6eх16-7796 | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт М8-6eх25-7796 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***8 | Шайба C 8.01-6958 | |
| 25 | Ш***1 | Шайба C.8.01-11371 | |
| 26 | Ш***7 | Шплинт 3,2х25-397 | |
| 27 | 9***5 | Вентилятор |
