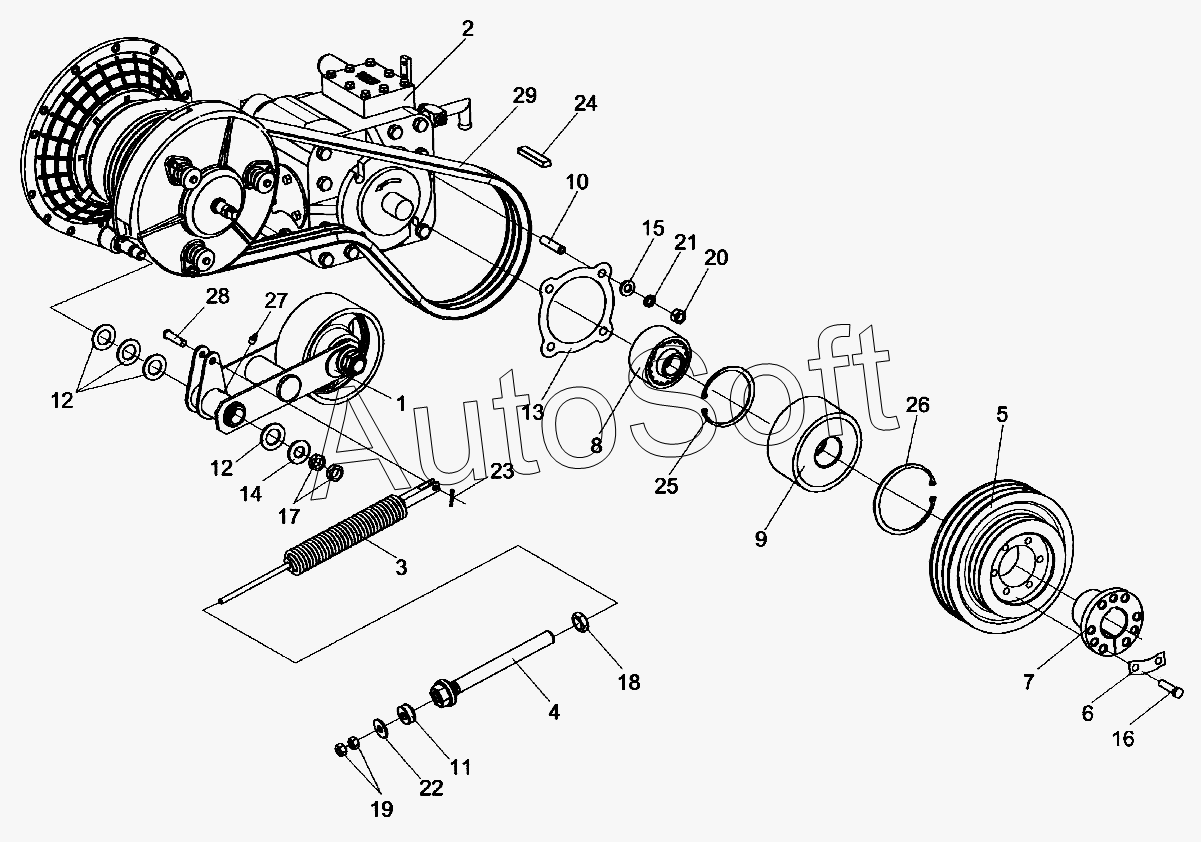

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-7) (2017). Привод гидростата КВС-5-0133000А
/91.gif)
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0133000А | К***А | Привод гидростата | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Насос трехсекционный | |
| 3 | К***0 | Пружина | |
| 4 | К***0 | Винт | |
| 5 | К***2 | Шкив | |
| 6 | К***А | Пластина | |
| 7 | К***1 | Ступица | |
| 8 | К***2 | Полумуфта | |
| 9 | К***4 | Обойма | |
| 10 | К***9 | Шпилька | |
| 11 | К***2 | Амортизатор | |
| 12 | К***6 | Шайба | |
| 13 | К***5 | Прокладка | |
| 14 | К***1 | Шайба | |
| 15 | У***3 | Шайба | |
| 16 | Б***6 | Болт М12-6eх50-7796 | |
| 17 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 18 | Г***6 | Гайка М24-6G-2526 | |
| 19 | Г***5 | Гайка М12-6G-5915 | |
| 20 | Г***5 | Гайка М14-6G-5915 | |
| 21 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 22 | Ш***8 | Шайба А12.01-6958 | |
| 23 | Ш***7 | Шплинт 3,2х20-397 | |
| 24 | Ш***0 | Шпонка 16х10х100-23360 | |
| 25 | В***3 | Кольцо В35-13943 | |
| 26 | В***3 | Кольцо В55-13943 | |
| 27 | 1***3 | Масленка | |
| 28 | 6***0 | Ось 6-12b12x45-9650 | |
| 29 | 3***a | Ремень 3 HB 2162 La |
