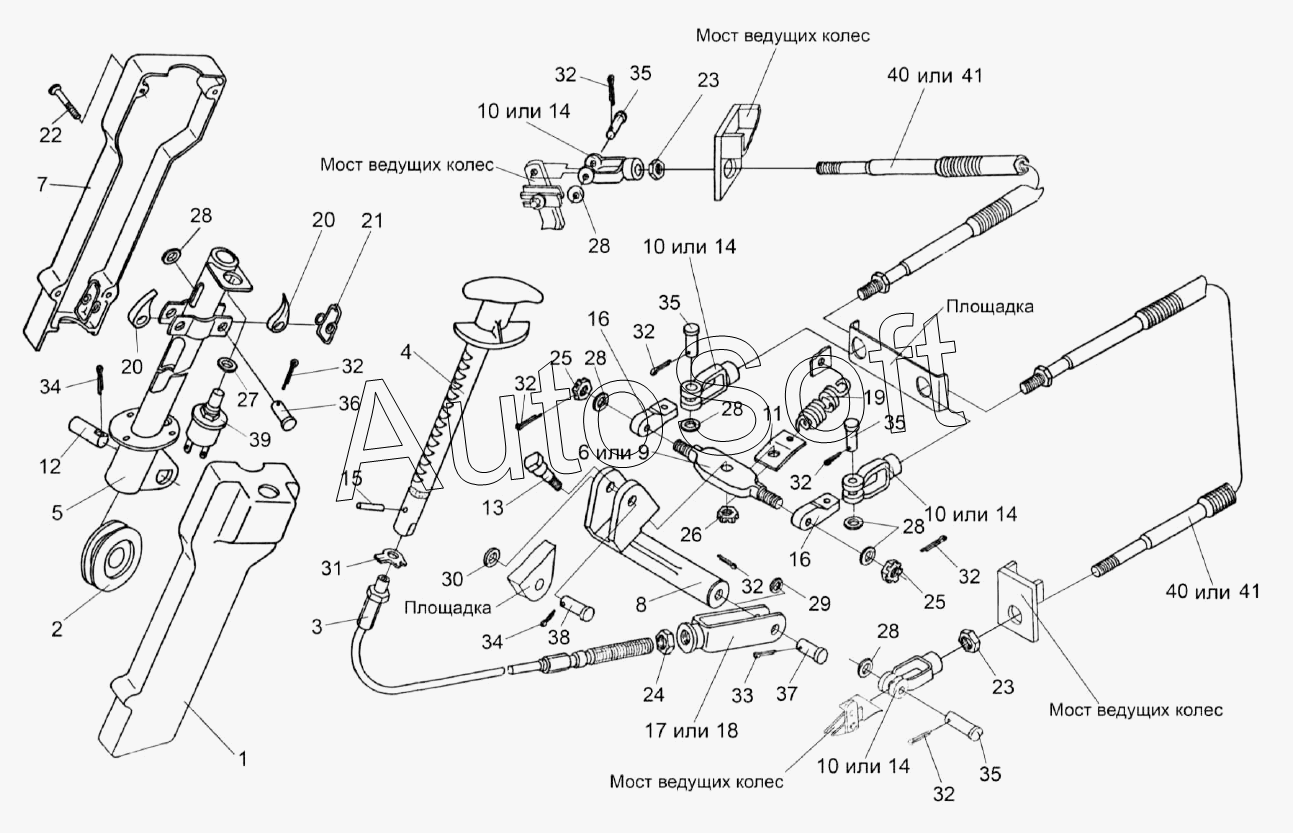

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А (2018). Привод стояночного тормоза
/99.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
14
14
14
15
16
16
17
18
19
20
20
21
22
23
23
24
25
25
26
27
28
28
28
28
28
28
29
30
31
32
32
32
32
32
32
32
32
33
34
34
35
35
35
35
36
37
38
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС0300710-01 | У***1 | Колонка привода | |
| 1 | У***0 | Крышка | |
| 2 | У***0 | Ролик в сборе | |
| 3 | У***0 | Тросик | |
| 4 | У***0 | Ручка | |
| 5 | У***0 | Корпус | |
| 6 | Р***0 | Качалка | |
| 7 | У***7 | Крышка | |
| 8 | У***1 | Рычаг | |
| 9 | У***8 | Качалка | |
| 10 | У***5 | Вилка | |
| 11 | У***2 | Пластина | |
| 12 | У***9 | Ось | |
| 13 | У***6 | Ось | |
| 14 | У***6 | Вилка | |
| 15 | У***2 | Штифт | |
| 16 | У***1 | Сухарик | |
| 17 | К***1 | Вилка | |
| 18 | К***2 | Вилка | |
| 19 | Р***Б | Пружина | |
| 20 | 5***2 | Собачка | |
| 21 | 5***1 | Пружина | |
| 22 | В***3 | Винт ВМ 4-6ех25-17473 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***5 | Гайка М8-6Н-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 28 | Ш***1 | Шайба С.8.01-11371 | |
| 29 | Ш***1 | Шайба С.10.01-11371 | |
| 30 | Ш***1 | Шайба С.14.01-11371 | |
| 31 | Ш***3 | Шайба 8.01-13463 | |
| 32 | Ш***7 | Шплинт 2x20-397 | |
| 33 | Ш***7 | Шплинт 3,2x20-397 | |
| 34 | Ш***7 | Шплинт 4x25-397 | |
| 35 | О***0 | Ось | |
| 36 | О***0 | Ось | |
| 37 | О***0 | Ось | |
| 38 | О***0 | Ось | |
| 39 | В***2 | Выключатель | |
| 40 | 1***0 | Трос дистанционного управления | |
| 41 | 1***0 | Трос дистанционного управления |
