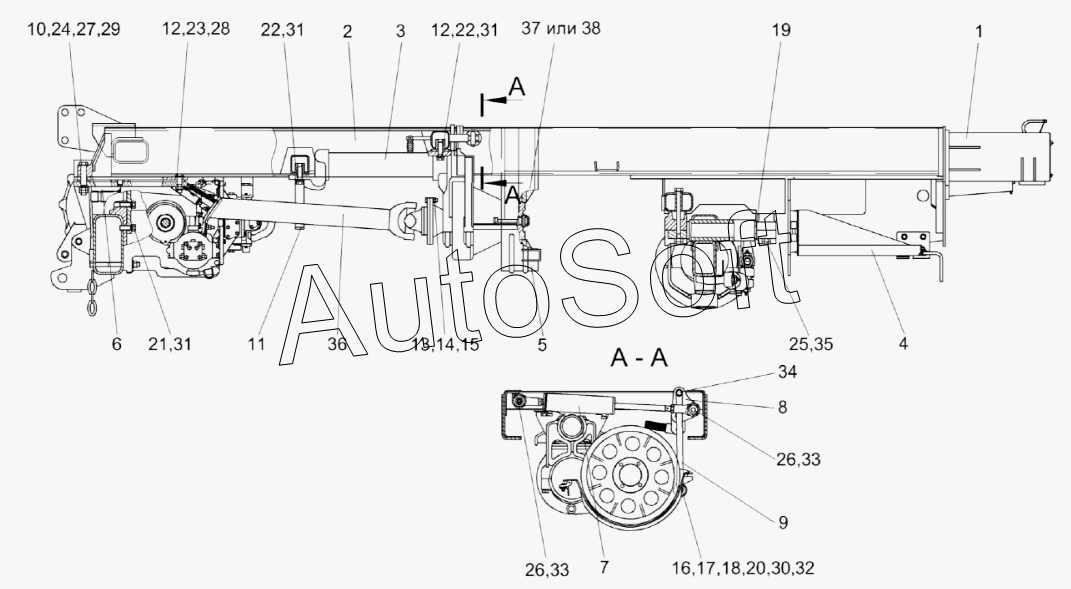

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А (2018). Шасси УЭС-7-0100000-06 (лист 1)
/31.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
31
31
31
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-7-0100000-06 | У***6 | Шасси | |
| 1 | У***0 | Устройство тягово-сцепное | |
| 2 | У***А | Рама | |
| 3 | У***0 | Установка редуктора | |
| 4 | У***5 | Подрамник | |
| 5 | У***1 | Щиток | |
| 6 | У***1 | Кожух | |
| 7 | У***0 | Гидроцилиндр | |
| 8 | У***1 | Рычаг | |
| 9 | У***1 | Тяга | |
| 10 | У***7 | Шайба | |
| 11 | У***4 | Кронштейн | |
| 12 | К***9 | Шайба | |
| 13 | У***1 | Болт | |
| 14 | У***2 | Гайка | |
| 15 | У***7 | Шайба | |
| 16 | У***5 | Ось | |
| 17 | У***1 | Втулка | |
| 18 | У***7 | Пластина | |
| 19 | Р***8 | Шайба | |
| 20 | Б***6 | Болт М8-6ех20-7796 | |
| 21 | Б***6 | Болт | |
| 22 | Б***6 | Болт | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 26 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 27 | Г***6 | Гайка М30х2-6G-2526 | |
| 28 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 29 | Г***5 | Гайка М30х2-6G-5915 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 20.65Г-6402 | |
| 32 | Ш***9 | Шайба 25.01-9649 | |
| 33 | Ш***1 | Шайба C.20.01-11371 | |
| 34 | B***0 | Кольцо | |
| 35 | 2***3 | Масленка 2.2.45-19853 | |
| 36 | У***2 | Вал карданный | |
| 37 | 4***a | Ремень | |
| 38 | 4***А | Ремень 4НВ ВР 1912А |
