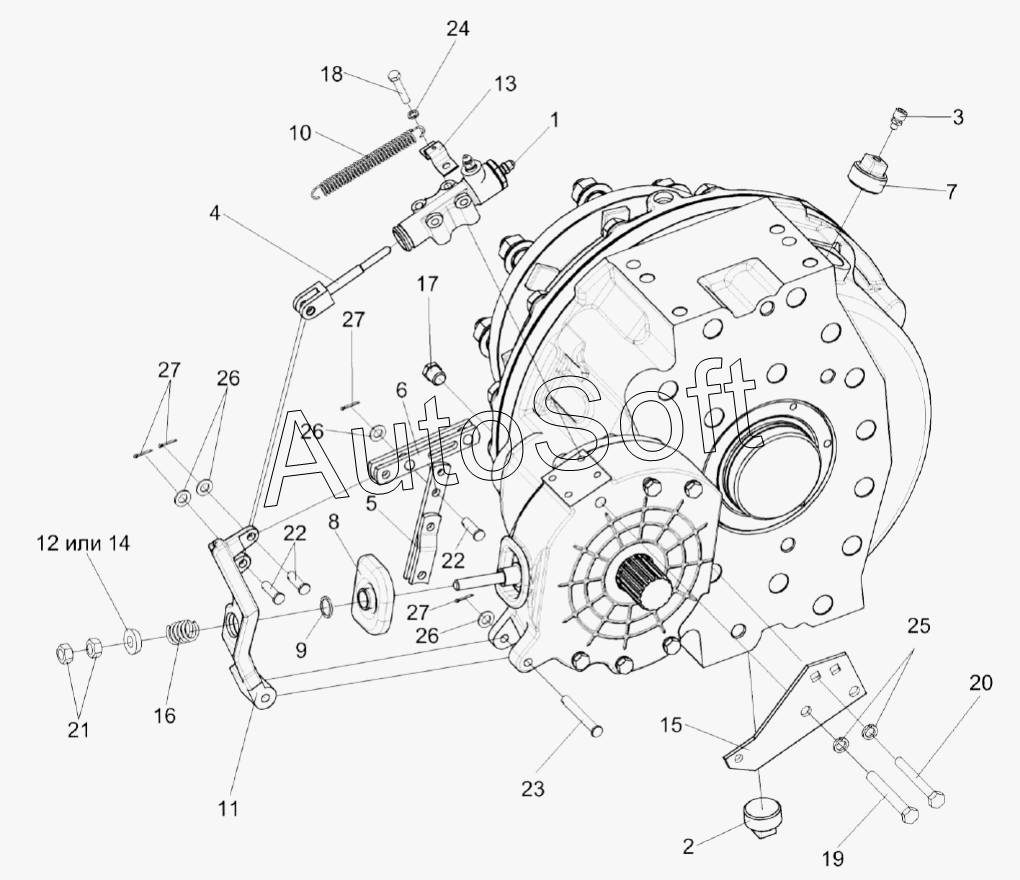

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А (2018). Редуктор бортовой левый УЭС 0107150-05 (лист 1)
/40.gif)
13
27
27
27
26
26
26
25
24
23
22
22
21
20
19
18
17
16
15
14
12
11
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МК-23М.03.000Ж-04 | М***4 | Редуктор левый | |
| УЭС0107150-05 | У***5 | Редуктор бортовой левый | |
| 1 | М***А | Гидроцилиндр тормоза | |
| 2 | У***0 | Пробка | |
| 3 | 3***А | Сапун | |
| 4 | 3***0 | Толкатель | |
| 5 | 3***0 | Тяга | |
| 6 | 3***0 | Тяга | |
| 7 | К***1 | Пробка | |
| 8 | 5***2 | Чехол | |
| 8 | М***3 | Чехол | |
| 9 | М***8 | Кольцо | |
| 10 | М***5 | Пружина | |
| 11 | У***1 | Рычаг | |
| 12 | У***7 | Упор | |
| 13 | У***3 | Кронштейн | |
| 14 | У***5 | Упор | |
| 15 | 3***8 | Кронштейн | |
| 16 | 3***7 | Пружина отжимная | |
| 17 | 3***3 | Пробка | |
| 18 | Б***6 | Болт М8-6ех40-7796 | |
| 19 | Б***6 | Болт М12-6ех90-7796 | |
| 20 | Б***6 | Болт М12-6ех95-7796 | |
| 21 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 22 | О***0 | Ось 6-10b12х32-9650 | |
| 23 | О***0 | Ось 6-10b12х75-9650 | |
| 24 | Ш***2 | Шайба 8.65Г-6402 | |
| 25 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 26 | Ш***1 | Шайба С.10.01-11371 | |
| 27 | Ш***7 | Шплинт 2,5х16-397 |
