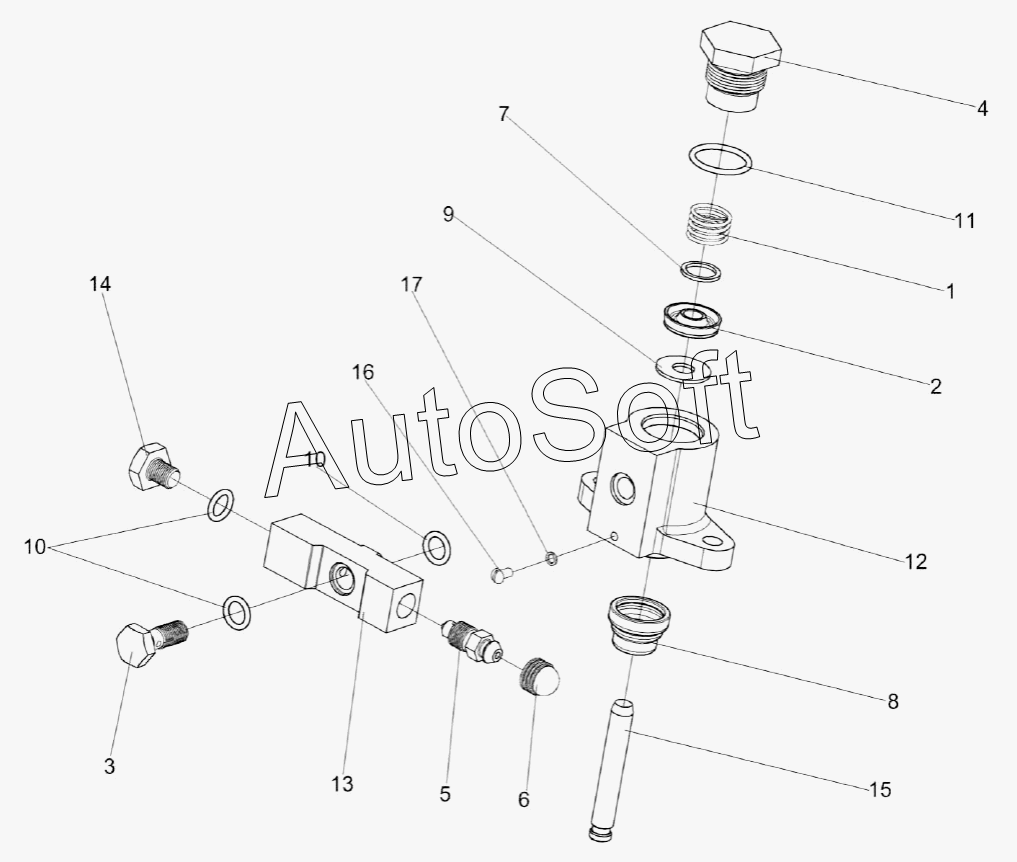

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А (2018). Гидроцилиндр блокировки диапазонов 3518020-46330
/53.gif)
9
17
16
15
14
13
12
11
10
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-46330 | 3***0 | Гидроцилиндр блокировки диапазонов | |
| 1 | Г***2 | Пружина | |
| 2 | Г***4 | Манжета уплотнительная | |
| 3 | Р***3 | Болт поворотного угольника | |
| 4 | У***8 | Штуцер | |
| 5 | 5***А | Клапан | |
| 6 | 7***Б | Колпак | |
| 7 | 3***8 | Шайба | |
| 8 | 3***4 | Чехол защитный гидроцилиндра | |
| 9 | 3***9 | Шайба защитная | |
| 10 | 3***1 | Кольцо | |
| 11 | 3***8 | Кольцо | |
| 12 | 3***6 | Корпус | |
| 13 | 3***А | Проставка | |
| 14 | 3***9 | Пробка | |
| 15 | 3***3 | Шток гидроцилиндра блокировки | |
| 16 | В***3 | Винт В.М4-6ех6-17473 | |
| 17 | Ш***2 | Шайба 4.65Г-6402 |
