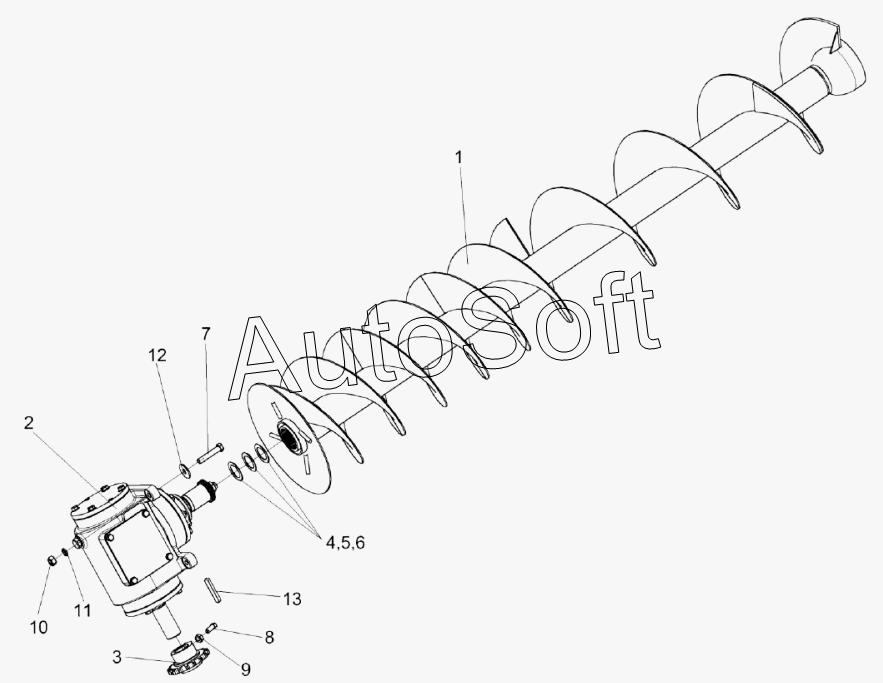

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Бункер КЗК-10-3-0203000 (установка шнека наклонного)
/116.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0203000 | К***0 | Бункер | |
| 1 | К***0 | Шнек наклонный | |
| 2 | К***1 | Редуктор | |
| 3 | К***9 | Звездочка | |
| 4 | К***3 | Шайба | |
| 5 | К***1 | Шайба | |
| 6 | К***2 | Шайба | |
| 7 | Б***6 | Болт | |
| 8 | В***5 | Винт | |
| 9 | Г***5 | Гайка М10-6G-5915 | |
| 10 | Г***5 | Гайка М12-6G-5915 | |
| 11 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 12 | Ш***8 | Шайба С12.01-6958 | |
| 13 | Ш***0 | Шпонка 10х8х63-23360 |
