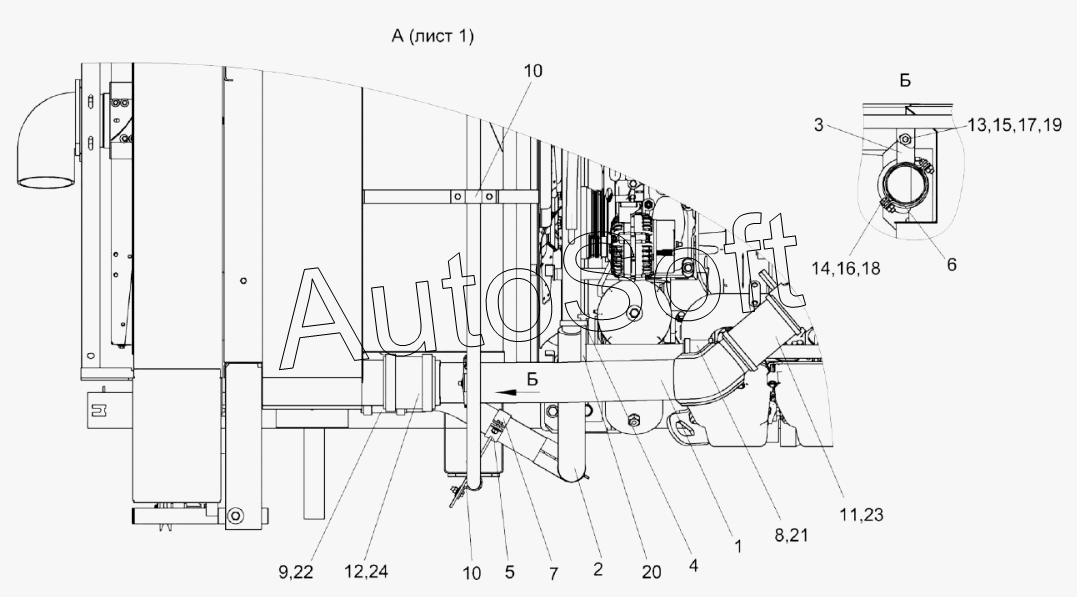

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Установка двигателя КЗК-10-2-0106000 (лист 2)
/157.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-2-0106000 | К***0 | Установка двигателя | |
| 1 | К***0 | Труба воздушная | |
| 2 | К***0 | Труба водяная верхняя | |
| 3 | К***0 | Хомут | |
| 4 | А***0 | Хомут стяжной | |
| 5 | К***В | Хомут | |
| 6 | К***3 | Хомут | |
| 7 | К***1 | Хомут | |
| 8 | К***4 | Рукав 42х55-1,47-10362 | |
| 9 | Р***5 | Рукав | |
| 10 | К***8 | Хомут | |
| 11 | Р***8 | Рукав | |
| 12 | Р***8 | Рукав 100x114-0,29-10362 | |
| 13 | Б***6 | Болт М8-6eх30-7796 | |
| 14 | Б***6 | Болт М10-6eх30-7796 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 19 | Ш***8 | Шайба C 8.01-6958 | |
| 20 | 6***8 | Указатель уровня масла в оболочке | |
| 21 | G***2 | Хомут без компенсатора GBS M53/20 W2 | |
| 22 | G***2 | Хомут без компенсатора GBS M71/25 W2 | |
| 23 | G***2 | Хомут без компенсатора | |
| 24 | G***2 | Хомут без компенсатора GBS M117/25 W2 |
