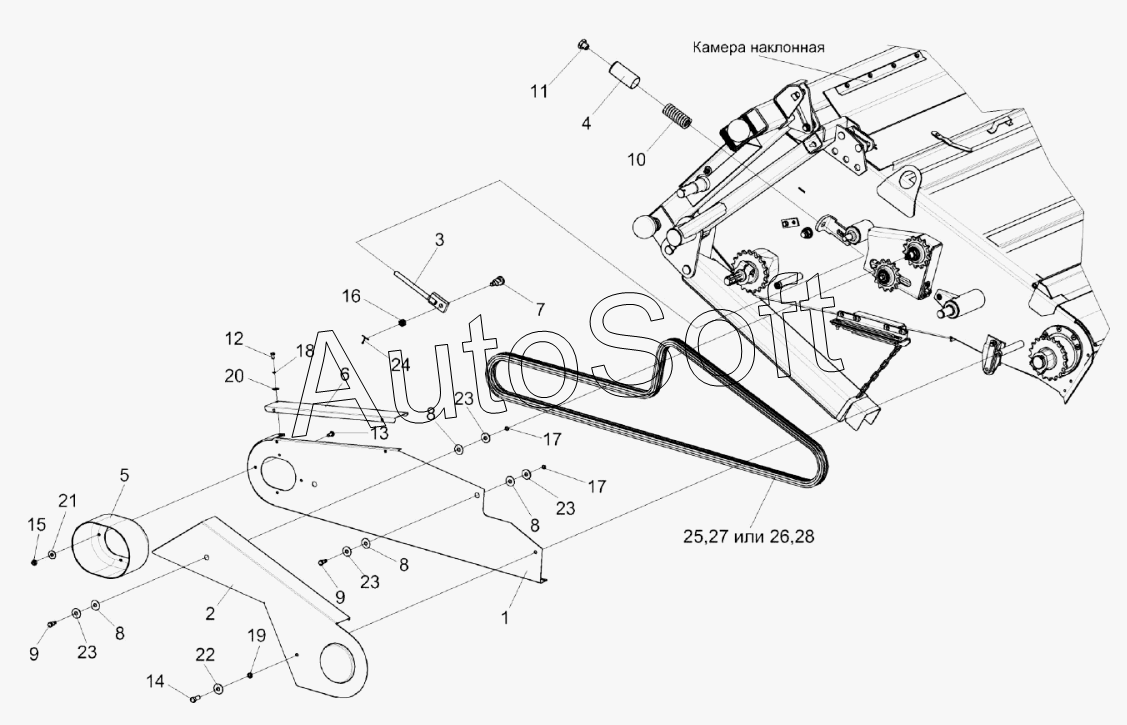

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Установка ограждений КЗК-12-1800140 и КЗК-12-1800160
/15.gif)
14
28
27
26
25
24
23
23
23
23
22
21
20
19
18
17
17
16
15
13
12
11
10
9
9
8
8
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1800140 | К***0 | Ограждение | |
| КЗК-12-1800160 | К***0 | Ограждение | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Ограждение | |
| 3 | К***0 | Тяга | |
| 4 | К***А | Упор | |
| 5 | К***6 | Колпак | |
| 6 | К***6 | Крышка | |
| 7 | К***5 | Ось | |
| 8 | К***2 | Прокладка | |
| 9 | К***6 | Винт | |
| 10 | К***А | Пружина | |
| 11 | К***6 | Гайка | |
| 12 | Б***8 | Болт М6-6ех12-7798 | |
| 13 | Б***6 | Болт М8-6eх16-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Г***9 | Гайка М14-6G-5919 | |
| 17 | В***0 | Кольцо В12-13940 | |
| 18 | Ш***2 | Шайба 6.65Г-6402 | |
| 19 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 20 | Ш***8 | Шайба С6.01-6958 | |
| 21 | Ш***8 | Шайба C 8.01-6958 | |
| 22 | Ш***8 | Шайба С10.01-6958 | |
| 23 | Ш***8 | Шайба С12.01-6958 | |
| 24 | Ш***7 | Шплинт | |
| 25 | 1***S | Звено | |
| 26 | 1***6 | Звено соединительное | |
| 27 | Ц***5 | Цепь | |
| 28 | Ц***4 | Цепь 16 В-1 |
