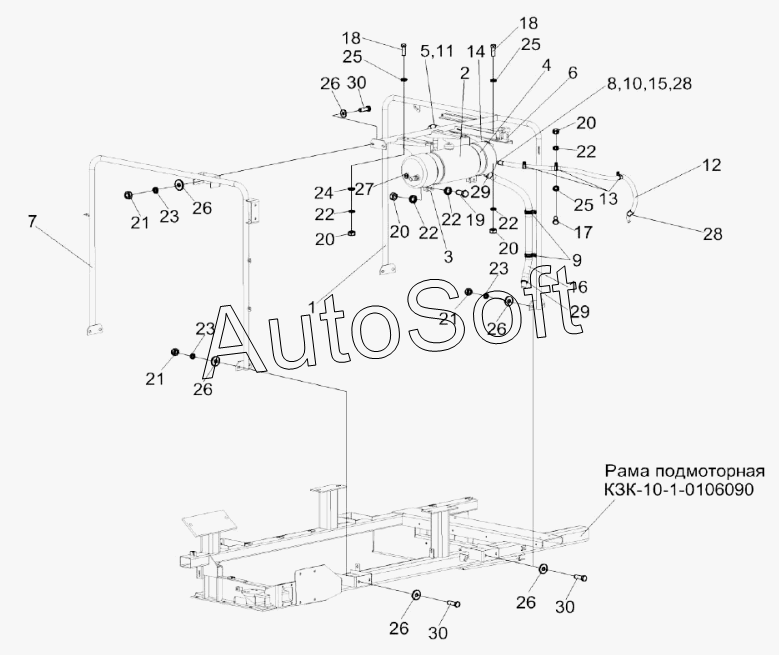

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Установка бачка расширительного КЗК-10-2-0106070
/174.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
20
21
21
21
22
22
22
22
22
23
23
23
24
25
25
25
26
26
26
26
26
26
27
28
28
29
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-2-0106070 | К***0 | Установка бачка расширительного | |
| 1 | К***0 | Труба опорная | |
| 2 | К***0 | Бачок расширительный | |
| 3 | К***А | Хомут | |
| 4 | К***1 | Хомут | |
| 5 | К***0 | Угольник | |
| 6 | К***0 | Скоба | |
| 7 | К***0 | Опора | |
| 8 | К***0 | Тройник | |
| 9 | К***3 | Хомут | |
| 10 | К***Б | Рукав 14х23-1,6-10362 L=(80±10) мм | |
| 11 | К***А | Рукав 14x23-1,6-10362 | |
| 12 | У***1 | Рукав | |
| 13 | К***7 | Хомут | |
| 14 | У***6 | Дроссель | |
| 15 | У***4 | Штуцер | |
| 16 | Р***9 | Рукав 25x35-1,6-10362 | |
| 17 | Б***6 | Болт М8-6ex20-7796 | |
| 18 | Б***6 | Болт М8-6ex25-7796 | |
| 19 | Б***6 | Болт М8-6ex40-7796 | |
| 20 | Г***6 | Гайка М8-6G-2526 | |
| 21 | Г***6 | Гайка М10-6G-2526 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 24 | Ш***8 | Шайба С8.01-6958 | |
| 25 | Ш***1 | Шайба C.8.01-11371 | |
| 26 | Ш***1 | Шайба C.10.01-11371 | |
| 27 | П***m | Пробка КГ 1/4dm | |
| 28 | T***2 | Хомут червячный | |
| 29 | T***2 | Хомут червячный | |
| 30 | Б***6 | Болт М10-6ex30-7796 |
