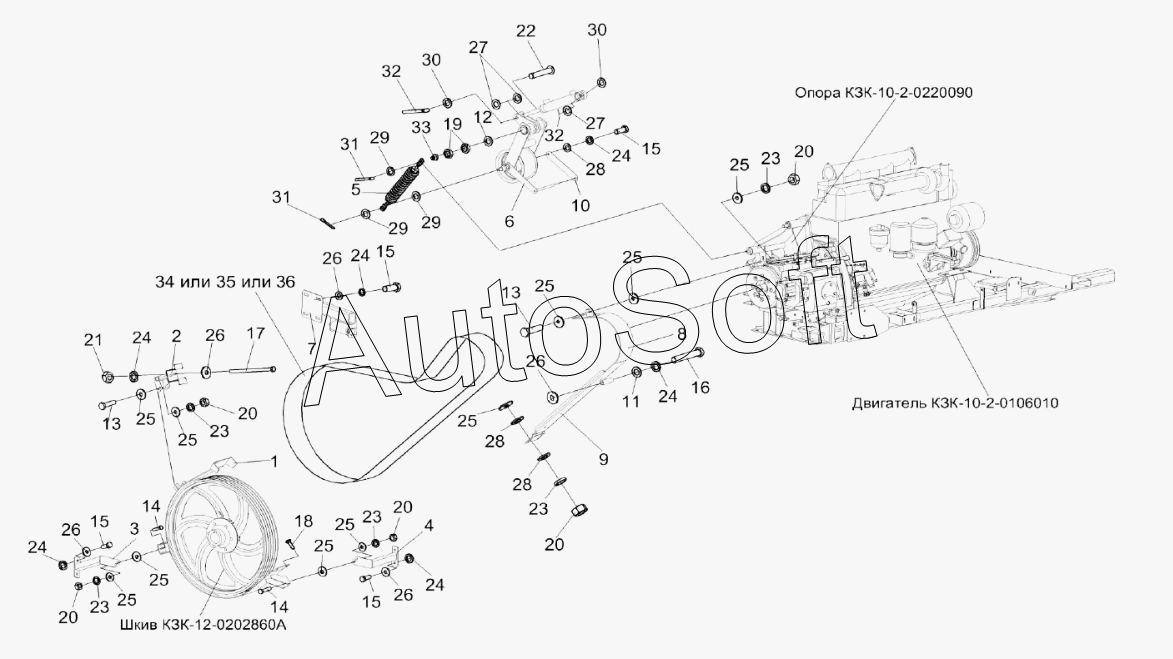

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Привод главного контрпривода КЗК-10-1-0220000А
/181.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
15
15
16
17
18
19
20
20
20
20
20
21
22
23
23
23
23
23
24
24
24
24
24
24
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
27
27
28
28
28
29
29
29
30
30
31
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1-0220000А | К***А | Привод главного контрпривода | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Кронштейн | |
| 3 | К***A | Опора | |
| 4 | К***1 | Опора | |
| 5 | К***0 | Пружина | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Ограничитель | |
| 8 | К***0 | Щиток | |
| 9 | К***6 | Щиток | |
| 10 | К***3 | Серьга | |
| 11 | К***7 | Шайба | |
| 12 | К***1 | Шайба | |
| 13 | Б***6 | Болт М8-6eх30-7796 | |
| 14 | Б***6 | Болт М8-6eх35-7796 | |
| 15 | Б***6 | Болт М10-6eх25-7796 | |
| 16 | Б***6 | Болт М10-6eх110-7796 | |
| 17 | Б***6 | Болт М10-6eх170-7796 | |
| 18 | Б***2 | Болт М8-6eх30-7802 | |
| 19 | Г***6 | Гайка М20-6G-2526 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М10-6G-5915 | |
| 22 | 6***0 | Ось 6-20 b12х55 -9650 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***8 | Шайба C 8.01-6958 | |
| 26 | Ш***8 | Шайба C 10.01-6958 | |
| 27 | Ш***9 | Шайба 20.01-9649 | |
| 28 | Ш***1 | Шайба C.10.01-11371 | |
| 29 | Ш***1 | Шайба C.16.01-11371 | |
| 30 | Ш***1 | Шайба C.20.01-11371 | |
| 31 | Ш***7 | Шплинт 4х25-397 | |
| 32 | Ш***7 | Шплинт 5х32-397 | |
| 33 | 1***3 | Масленка | |
| 34 | 5***a | Ремень | |
| 35 | 5***A | Ремень | |
| 36 | 5***A | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
