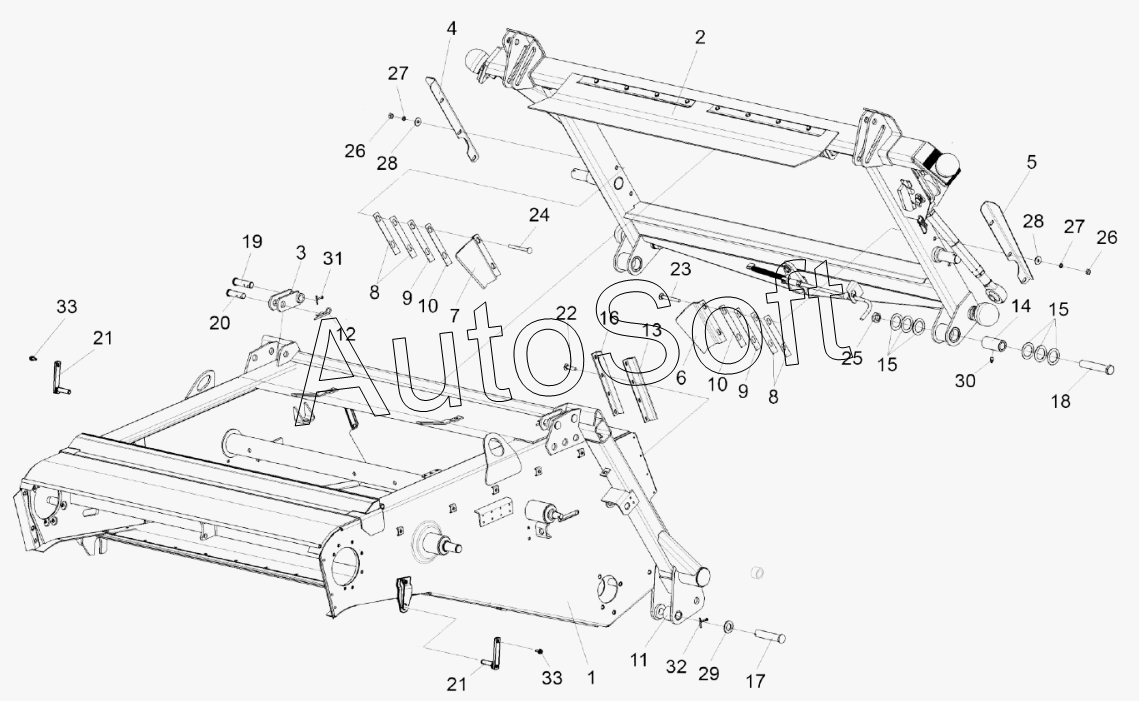

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Установка рамки переходной КЗК-12-1808000А
/23.gif)
26
26
18
19
20
21
21
22
23
24
25
17
27
27
28
28
29
30
31
32
33
33
9
9
1
2
3
4
5
6
7
8
8
10
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1810000В-02 | К***2 | Камера наклонная | |
| 1 | К***1 | Рама | |
| 2 | К***А | Рамка переходная | |
| 3 | К***0 | Серьга | |
| 4 | К***3 | Закрылок | |
| 5 | К***1 | Закрылок | |
| 6 | К***7 | Щиток | |
| 7 | К***1 | Щиток | |
| 8 | К***8 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | К***7 | Втулка | |
| 12 | Ж***9 | Шплинт | |
| 13 | К***1 | Пластина | |
| 14 | К***А | Втулка | |
| 15 | К***4 | Шайба | |
| 16 | К***9 | Планка | |
| 17 | К***1 | Палец | |
| 18 | К***6 | Ось | |
| 19 | К***2 | Ось | |
| 20 | К***3 | Ось | |
| 21 | К***0 | Прижим | |
| 22 | Б***8 | Болт М6-6eх14-7798 | |
| 23 | Б***2 | Болт М10-6eх90-7802 | |
| 24 | Б***2 | Болт М10-6eх100-7802 | |
| 25 | Г***6 | Гайка М24х2-6G-2526 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***8 | Шайба C 10.01-6958 | |
| 29 | Ш***1 | Шайба С.24.01-11371 | |
| 30 | 1***3 | Масленка | |
| 31 | Ш***7 | Шплинт 5х32-397 | |
| 32 | Ш***7 | Шплинт 5х40-397 | |
| 33 | Б***G | Болт DIN 6921 М8х20-8.8-A-A3G |
