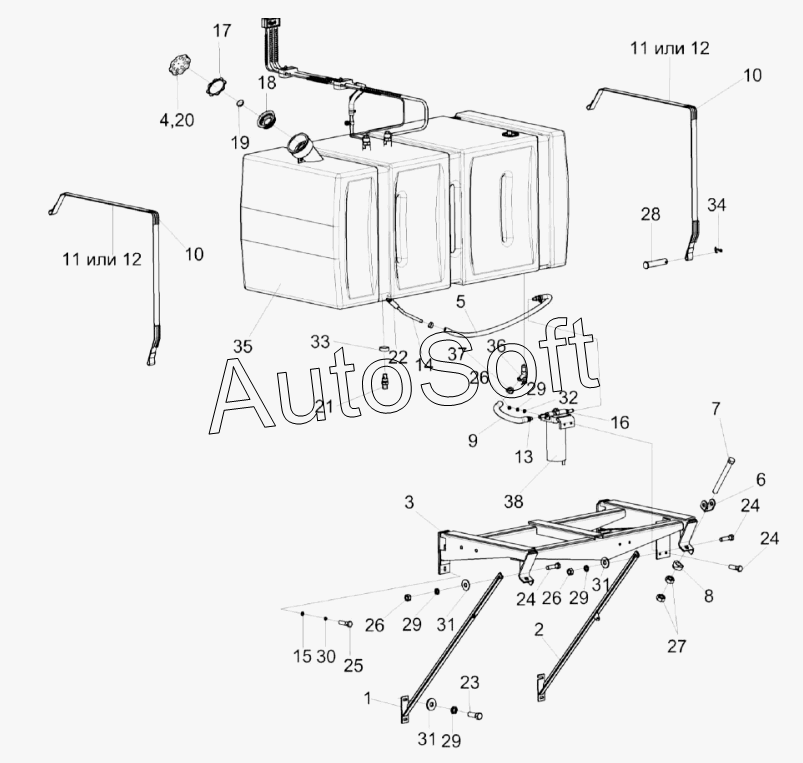

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Установка бака топливного КЗК-10-2-0126000А (лист 1)
/255.gif)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
26
26
27
28
29
29
29
29
30
31
31
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-2-0126000А | К***А | Установка бака топливного | |
| КИС0108610 | К***0 | Крышка | |
| 1 | К***0 | Раскос | |
| 2 | К***0 | Раскос | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Облицовка | |
| 5 | К***7 | Рукав | |
| 6 | К***А | Кронштейн | |
| 7 | К***5 | Болт | |
| 8 | К***6 | Шайба сферическая | |
| 9 | К***4 | Рукав | |
| 10 | К***2 | Уплотнитель | |
| 11 | К***3 | Хомут | |
| 12 | К***1 | Хомут | |
| 13 | К***1 | Штуцер | |
| 14 | К***1 | Топливопровод заборный | |
| 15 | К***2 | Шайба | |
| 16 | К***А | Штуцер | |
| 17 | К***7 | Прокладка | |
| 18 | К***5 | Корпус | |
| 19 | К***7 | Колпачок | |
| 20 | К***3 | Набивка | |
| 21 | М***2 | Штуцер | |
| 22 | У***7 | Рукав | |
| 23 | Б***6 | Болт М8-6eх25-7796 | |
| 24 | Б***6 | Болт М8-6eх30-7796 | |
| 25 | Б***6 | Болт М12-6eх35-7796 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | 6***0 | Ось 6-12 b12х60-9650 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***8 | Шайба C 8.01-6958 | |
| 32 | Ш***1 | Шайба C.8.01-11371 | |
| 33 | Ш***2 | Шарик 14,288-60-3722 | |
| 34 | Ш***7 | Шплинт 3,2х18-397 | |
| 35 | К***1 | Бак топливный | |
| 36 | В***О | Кран ВС11-О | |
| 37 | T***2 | Хомут червячный | |
| 38 | 2***0 | Фильтр грубой очистки топлива |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
