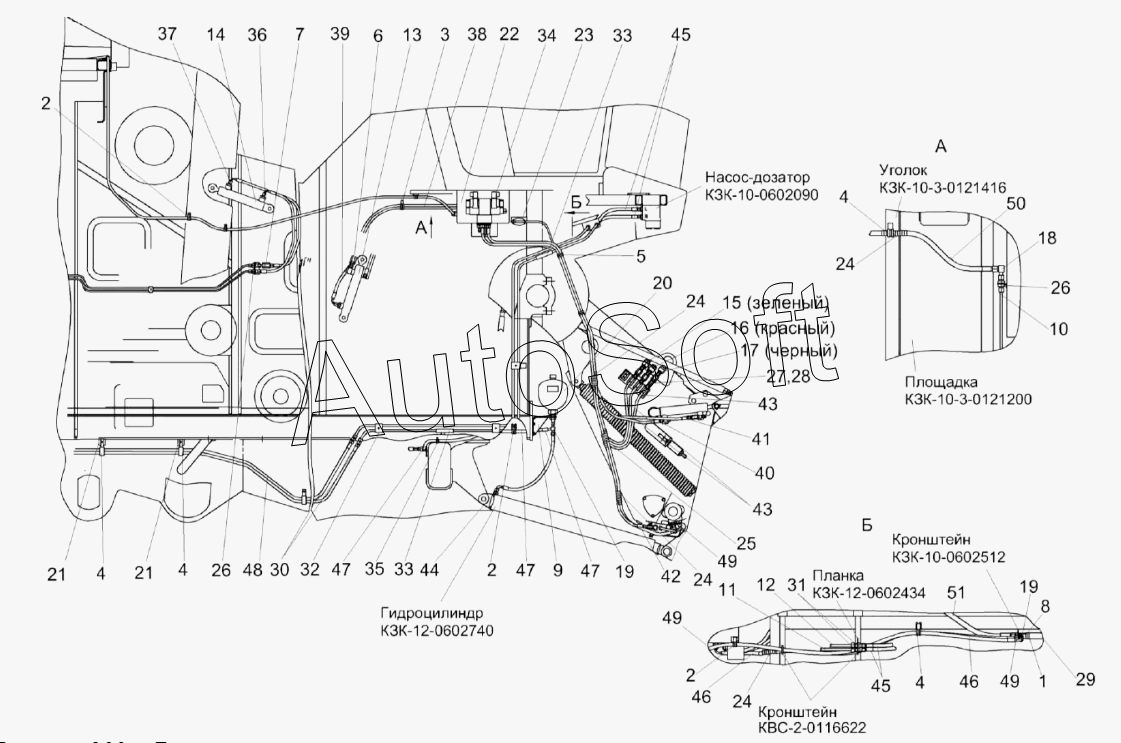

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-10-3-0602000 (лист 1)
/263.gif)
39
27
28
29
30
31
32
33
33
34
35
36
37
38
26
26
40
41
42
43
43
44
45
45
51
50
49
49
49
48
47
47
47
46
46
13
1
2
2
2
3
4
4
4
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
19
20
21
21
22
23
24
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0602000 | К***0 | Гидросистема рулевого управления силовых гидроцилиндров | |
| 1 | А***0 | Хомут стяжной | |
| 2 | К***1 | Хомут | |
| 3 | К***3 | Хомут | |
| 4 | К***4 | Хомут | |
| 5 | К***5 | Хомут | |
| 6 | К***А | Дроссель с обратным клапаном | |
| 7 | К***1 | Дроссель с обратным клапаном | |
| 8 | К***0 | Тройник | |
| 9 | К***0 | Кронштейн | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Трубопровод | |
| 13 | К***0 | Гидроцилиндр | |
| 14 | К***0 | Гидроцилиндр | |
| 15 | К***0 | Полумуфта молотилки | |
| 16 | К***1 | Полумуфта молотилки | |
| 17 | К***2 | Полумуфта молотилки | |
| 18 | П***0 | Угольник | |
| 19 | У***0 | Тройник | |
| 20 | У***0 | Пневмогидроаккумулятор | |
| 21 | К***7 | Кронштейн | |
| 22 | К***7 | Щиток | |
| 23 | К***8 | Кронштейн | |
| 24 | О***2 | Оплетка | |
| 25 | О***6 | Оплетка 20x16x20 | |
| 26 | П***А | Штуцер проходной | |
| 27 | П***3 | Ниппель | |
| 28 | П***А | Штуцер | |
| 29 | Р***4 | Рукав | |
| 30 | У***4 | Штуцер | |
| 31 | У***2 | Штуцер | |
| 32 | У***А | Брус | |
| 33 | У***7 | Рукав | |
| 34 | G***1 | Гидроблок | |
| 35 | Л***а | Лента стяжная зубчатая | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | Р***0 | Рукав высокого давления | |
| 51 | Р***0 | Рукав |
