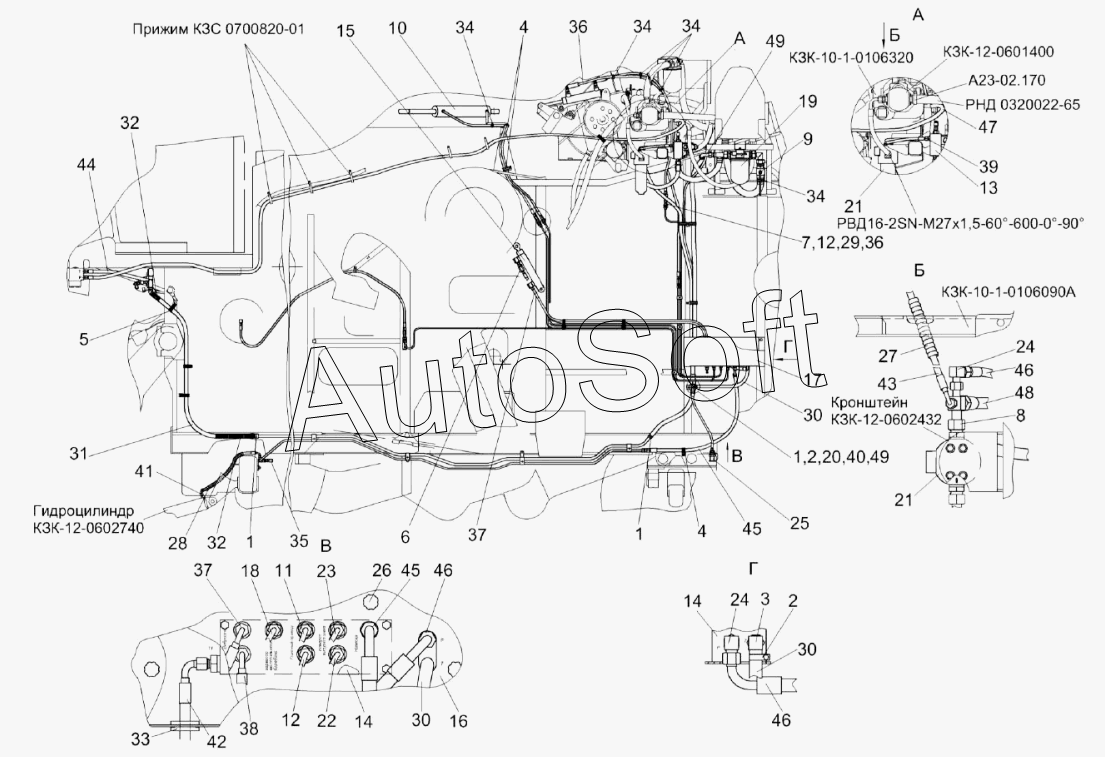

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-10-3-0602000 (лист 4)
/266.gif)
41
28
29
30
30
30
31
32
32
33
34
34
34
34
35
36
36
37
37
38
39
40
27
42
43
44
45
45
46
46
46
47
48
49
49
А23-02.170
РВД16-2SN-М27х1,5-60°-600-0°-90°
РНД0320022-65
КЗК-12-0601400
14
14
1
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
15
16
17
18
19
20
21
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А23-02.170 | А***0 | Хомут | |
| КЗК-10-3-0602000 | К***0 | Гидросистема рулевого управления силовых гидроцилиндров | |
| КЗК-12-0601400 | К***0 | Насос двухсекционный | |
| РВД16-2SN-М27х1,5-60°-600-0°-90° | Р***° | Рукав высокого давления | |
| РНД0320022-65 | Р***5 | Рукав всасывающий 17 G-20 | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | К***0 | Угольник | |
| 4 | К***2 | Хомут | |
| 5 | К***4 | Хомут | |
| 6 | К***А | Дроссель с обратным клапаном | |
| 7 | К***1 | Дроссель с обратным клапаном | |
| 8 | К***0 | Крестовина | |
| 9 | К***0 | Кран | |
| 10 | К***0 | Гидроцилиндр | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Трубопровод | |
| 13 | К***1 | Гидроблок двухсекционный | |
| 14 | К***А | Гидроблок пятисекционный | |
| 15 | К***1 | Гидроцилиндр | |
| 16 | К***0 | Кронштейн | |
| 17 | К***0 | Кожух | |
| 18 | К***0 | Гидроцилиндр | |
| 19 | К***0 | Фильтр сливной | |
| 20 | К***0 | Крестовина | |
| 21 | К***0 | Фильтр напорный | |
| 22 | К***0 | Трубопровод | |
| 23 | К***1 | Трубопровод | |
| 24 | К***А | Угольник | |
| 25 | М***1 | Полумуфта внутренняя | |
| 26 | У***1 | Рукоятка | |
| 27 | О***6 | Оплетка 20x16x20 | |
| 28 | О***0 | Лента спиральная | |
| 29 | П***А | Штуцер проходной | |
| 30 | Р***3 | Рукав 12х20-1,6-10362 | |
| 31 | Р***4 | Рукав | |
| 32 | У***7 | Оплетка | |
| 33 | 5***6 | Втулка | |
| 34 | Л***а | Лента стяжная зубчатая | |
| 35 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***0 | Рукав | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | Р***0 | Рукав высокого давления |
