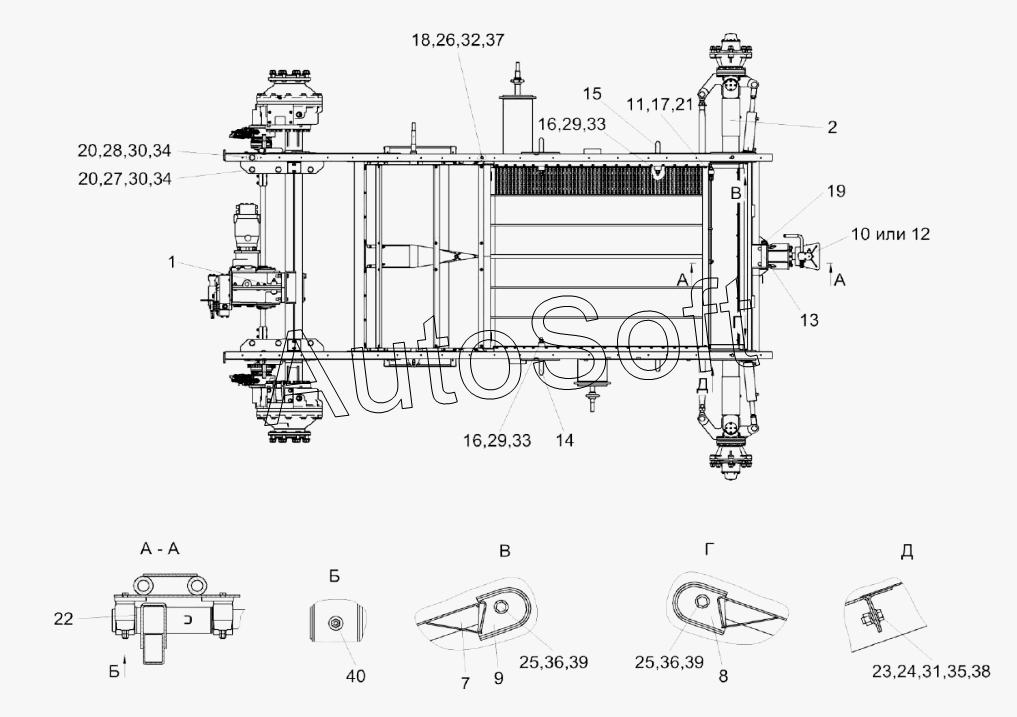

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2018). Шасси КЗК-10-3-0111000 (вид сверху)
/86.gif)
1
2
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
29
30
30
31
32
33
33
34
34
35
36
36
37
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0111000 | К***0 | Шасси | |
| 1 | К***0 | Мост ведущий | |
| 2 | К***0 | Мост управляемых колес | |
| 7 | К***Б | Днище | |
| 8 | К***0 | Скоба | |
| 9 | К***1 | Скоба | |
| 10 | К***0 | Устройство тяговое | |
| 11 | К***1 | Гайка | |
| 12 | К***А | Устройство прицепное | |
| 13 | К***7 | Палец | |
| 14 | К***В | Ось | |
| 15 | К***1 | Ось | |
| 16 | К***А | Шайба | |
| 17 | К***9 | Болт | |
| 18 | К***А | Шайба | |
| 19 | П***4 | Шплинт шкворня | |
| 20 | У***5 | Шайба | |
| 21 | У***7 | Шайба | |
| 22 | Р***8 | Шайба | |
| 23 | Б***6 | Болт М8-6eх20-7796 | |
| 24 | Б***6 | Болт М8-6ех25-7796 | |
| 25 | Б***6 | Болт М10-6eх25-7796 | |
| 26 | Б***6 | Болт М12-6eх45-7796 | |
| 27 | Б***8 | Болт | |
| 28 | Б***8 | Болт М24х2-6eх105-7798 | |
| 29 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 30 | Г***6 | Гайка М24х2-6G-2526 | |
| 31 | Г***5 | Гайка М8-6G-5915 | |
| 32 | Г***5 | Гайка М12-6G-5915 | |
| 33 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 34 | Г***5 | Гайка М24х2-6G-5915 | |
| 35 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 38 | Ш***8 | Шайба С8.01-6958 | |
| 39 | Ш***8 | Шайба С10.01-6958 | |
| 40 | 1***3 | Масленка |
