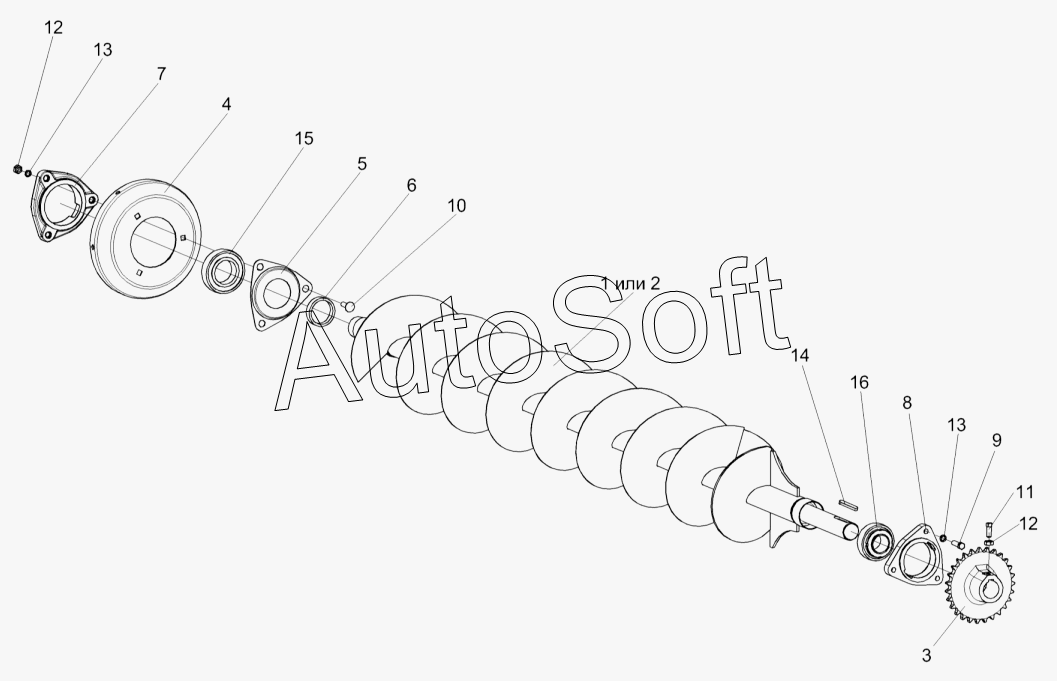

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Бункер КЗК-10-0229000А-01 (установка шнека)
/117.gif)
8
16
15
14
13
13
12
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0229000А-01 | К***1 | Бункер | |
| 1 | К***0 | Шнек | |
| 2 | К***0 | Шнек | |
| 3 | К***7 | Звездочка | |
| 4 | К***5 | Фланец | |
| 5 | К***2 | Крышка | |
| 6 | К***1 | Кольцо | |
| 7 | К***1 | Корпус подшипника | |
| 8 | К***3 | Корпус | |
| 9 | Б***6 | Болт М10-6eх35-7796 | |
| 10 | Б***2 | Болт М10-6eх35-7802 | |
| 11 | В***5 | Винт | |
| 12 | Г***5 | Гайка М10-6G-5915 | |
| 13 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 14 | Ш***0 | Шпонка 12х8х63-23360 | |
| 15 | 1***7 | Подшипник | |
| 16 | 1***7 | Подшипник |
