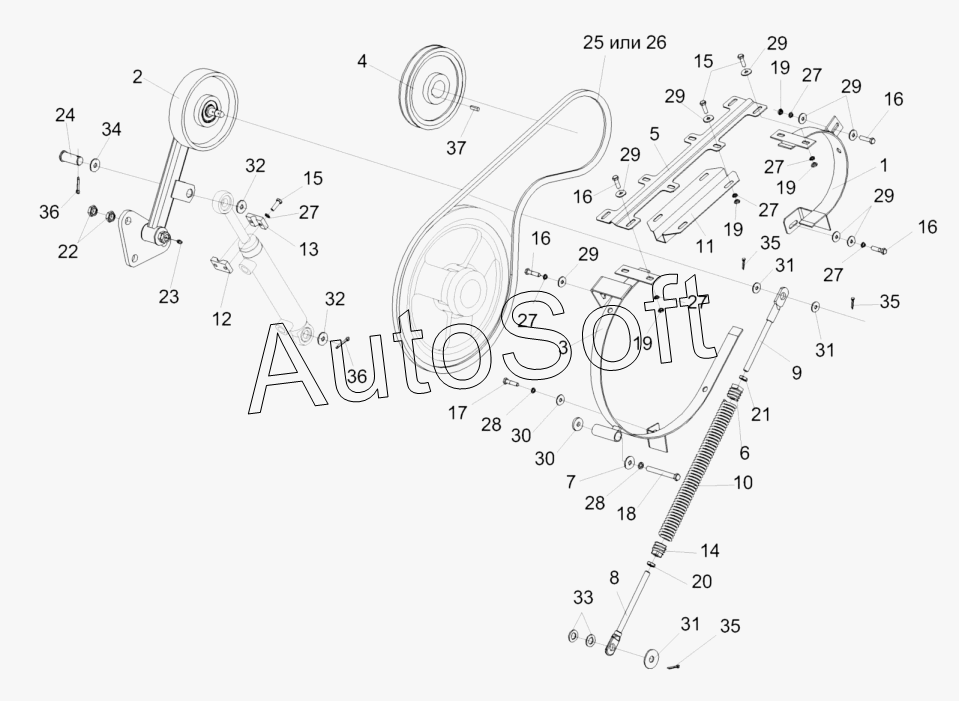

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Привод вибратора КЗК-10-0223000
/143.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
27
27
27
27
27
27
28
28
29
29
29
29
29
29
30
30
31
31
31
32
32
33
34
35
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0223000 | К***0 | Привод вибратора | |
| КЗК-10-0223070 | К***0 | Пружина | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Рычаг | |
| 3 | К***Б | Щиток | |
| 4 | К***3 | Шкив | |
| 5 | К***9 | Пластина | |
| 6 | К***2 | Пробка | |
| 7 | К***7 | Шайба | |
| 8 | К***6 | Зацеп | |
| 9 | К***7 | Зацеп | |
| 10 | К***А | Пружина | |
| 11 | К***А | Кронштейн | |
| 12 | К***1 | Ограничитель | |
| 13 | К***1 | Ограничитель | |
| 14 | К***7 | Пробка | |
| 15 | Б***6 | Болт М8-6ех25-7796 | |
| 16 | Б***6 | Болт М8-6ех35-7796 | |
| 17 | Б***6 | Болт М10-6ех30-7796 | |
| 18 | Б***6 | Болт М10-6ех90-7796 | |
| 19 | Г***6 | Гайка М8-6G-2526 | |
| 20 | Г***6 | Гайка М12-6G-2526 | |
| 21 | Г***6 | Гайка М12-LH-6G-2526 | |
| 22 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 23 | 1***3 | Масленка 1.1-19853 | |
| 24 | О***0 | Ось 6-20b12х45-9650 | |
| 25 | В***i | Ремень | |
| 26 | Н***0 | Ремень | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***8 | Шайба А.8.01-6958 | |
| 30 | Ш***8 | Шайба А.10.01-6958 | |
| 31 | Ш***8 | Шайба А.14.01-6958 | |
| 32 | Ш***9 | Шайба 20.01-9649 | |
| 33 | Ш***1 | Шайба С14.01-11371 | |
| 34 | Ш***1 | Шайба С.20.01-11371 | |
| 35 | Ш***7 | Шплинт 4х25-397 | |
| 36 | Ш***7 | Шплинт 5х32-397 | |
| 37 | Ш***8 | Шпонка 12х8х50-24068 |
