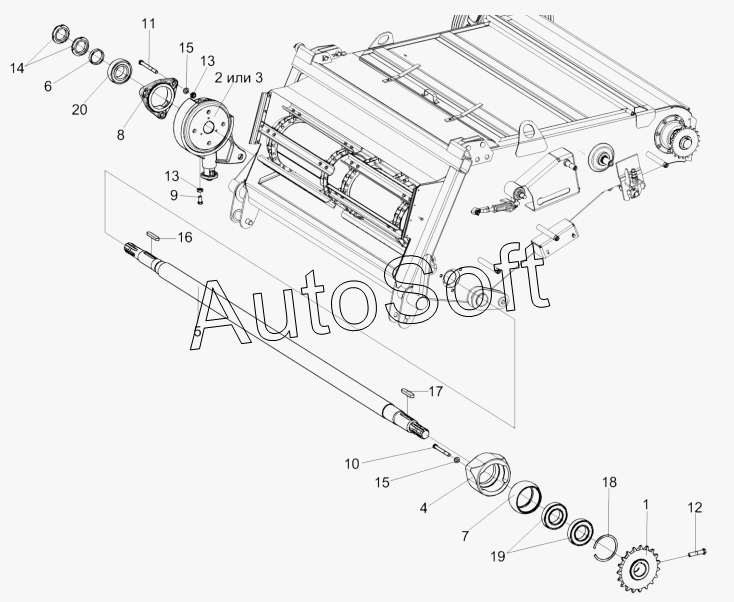

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Установка вала КЗК 1870605 камеры наклонной
/13.gif)
10
20
19
18
17
16
15
15
14
13
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1800000 | К***0 | Камера наклонная | |
| КЗК1870210 | К***0 | Опора | |
| 1 | К***А | Звездочка | |
| 2 | К***0 | Реверс | |
| 3 | К***0 | Механизм реверса | |
| 4 | К***1 | Корпус | |
| 5 | К***5 | Вал | |
| 6 | К***1 | Втулка | |
| 7 | К***4 | Втулка | |
| 8 | Н***6 | Корпус подшипника | |
| 9 | Б***6 | Болт М10-6ех20-7796 | |
| 10 | Б***6 | Болт М10-6ех90-7796 | |
| 11 | Б***6 | Болт М10-6gх100-7796 | |
| 12 | Б***6 | Болт М12-6ех55-7796 | |
| 13 | Г***5 | Гайка М10-6G-5915 | |
| 14 | Г***1 | Гайка | |
| 15 | Ш***1 | Шайба С.10.01-11371 | |
| 16 | Ш***0 | Шпонка 12х8х70-23360 | |
| 17 | Ш***0 | Шпонка 14х9х70-23360 | |
| 18 | В***3 | Кольцо | |
| 19 | 1***2 | Подшипник | |
| 20 | 1***7 | Подшипник |
