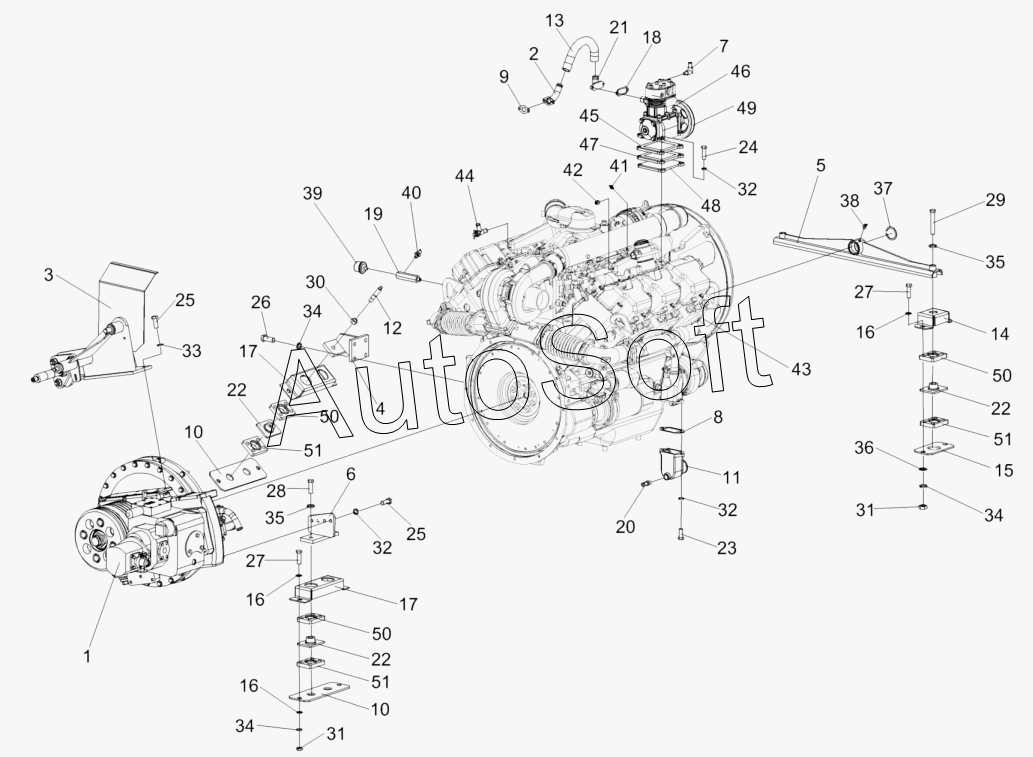

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Двигатель КЗК-10-2-0106010
/158.gif)
39
26
27
27
28
29
30
31
31
32
32
32
33
34
34
34
35
35
36
37
38
25
25
40
41
42
43
44
45
46
47
48
49
50
50
50
51
51
51
12
1
2
3
4
5
6
7
8
9
10
10
11
13
14
15
16
16
16
17
17
18
19
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0106160 | К***0 | Амортизатор | |
| КЗК-10-2-0106010 | К***0 | Двигатель | |
| СЭУ0400410 | С***0 | Амортизатор | |
| 1 | К***0 | Установка гидронасосов | |
| 2 | К***0 | Патрубок | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Балка | |
| 6 | К***0 | Опора редуктора | |
| 7 | К***0 | Угольник | |
| 8 | К***1 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***1 | Пластина | |
| 11 | К***1 | Патрубок | |
| 12 | К***5 | Шпилька | |
| 13 | Р***3 | Рукав | |
| 14 | С***8 | Скоба | |
| 15 | С***3 | Пластина | |
| 16 | У***3 | Шайба | |
| 17 | У***1 | Скоба | |
| 18 | У***9 | Прокладка | |
| 19 | У***4 | Штуцер | |
| 20 | У***4 | Штуцер | |
| 21 | 2***5 | Патрубок подвода воздуха к компрессору | |
| 22 | 5***1 | Гнездо с планкой | |
| 23 | Б***6 | Болт М10-6eх25-7796 | |
| 24 | Б***6 | Болт М10-6eх35-7796 | |
| 25 | Б***6 | Болт М12-6eх30-7796 | |
| 26 | Б***6 | Болт М14-6eх35-7796 | |
| 27 | Б***6 | Болт М14-6eх50-7796 | |
| 28 | Б***6 | Болт М16-6eх50-7796 | |
| 29 | Б***6 | Болт М16-6eх100-7796 | |
| 30 | Г***6 | Гайка М16-6G-2526 | |
| 31 | Г***5 | Гайка М14-6G-5915 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 36 | Ш***8 | Шайба А14.01-6958 | |
| 37 | В***0 | Кольцо В50-13940 | |
| 38 | 2***3 | Масленка 2.2.45-19853 | |
| 39 | 1***0 | Датчик давления | |
| 40 | Д***М | Датчик | |
| 41 | Д***1 | Датчик ДУТЖ-01 | |
| 42 | Т***1 | Датчик сигнализатора температуры | |
| 43 | Я***8 | Двигатель | |
| 44 | В***О | Кран ВС11-О | |
| 45 | 2***4 | Прокладка | |
| 46 | 5***5 | Компрессор | |
| 47 | 5***3 | Прокладка | |
| 48 | 5***5 | Крышка предохранительная | |
| 49 | B***w | Ремень BX 943Lw | |
| 50 | 5***6 | Подушка верхняя | |
| 51 | 5***7 | Подушка нижняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
