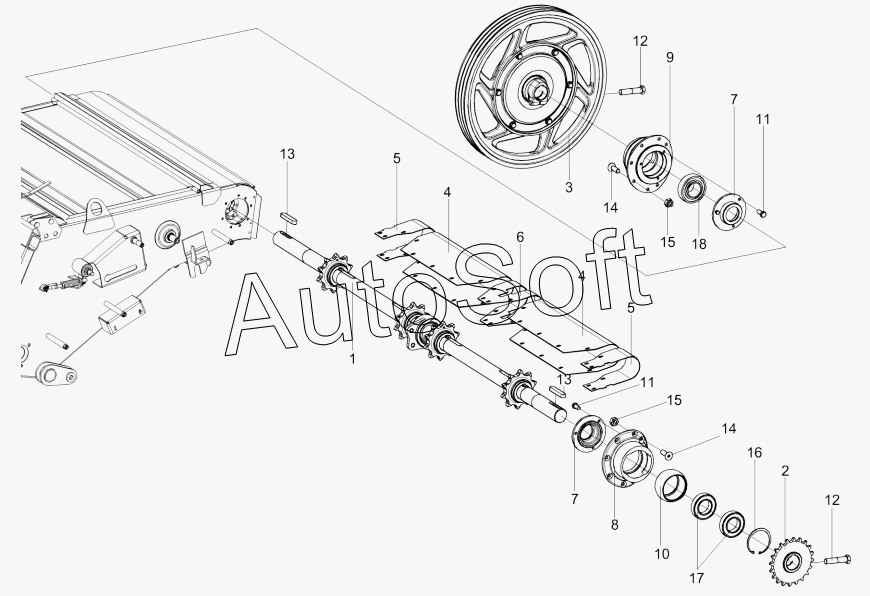

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Установка вала верхнего КЗК-12-1813000 камеры наклонной
/15.gif)
8
18
17
16
15
15
14
14
13
12
12
11
11
10
9
7
7
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1800000 | К***0 | Камера наклонная | |
| КЗК1873010 | К***0 | Корпус | |
| КЗК1873020 | К***0 | Корпус | |
| 1 | К***0 | Вал верхний | |
| 2 | К***1 | Звездочка | |
| 3 | К***0 | Муфта предохранительная | |
| 4 | К***9 | Кожух | |
| 5 | К***1 | Кожух | |
| 6 | К***2 | Кожух | |
| 7 | К***1 | Крышка | |
| 8 | К***2 | Фланец | |
| 9 | К***3 | Фланец | |
| 10 | К***4 | Втулка | |
| 11 | Б***6 | Болт М8-6ех20-7796 | |
| 12 | Б***6 | Болт М12-6ех55-7796 | |
| 13 | Ш***0 | Шпонка 14х9х70-23360 | |
| 14 | В***1 | Винт М10х30-8.8 DIN 7991 | |
| 15 | Г***0 | Гайка М10-8 DIN 980 | |
| 16 | В***3 | Кольцо | |
| 17 | 1***2 | Подшипник | |
| 18 | 6***7 | Подшипник |
