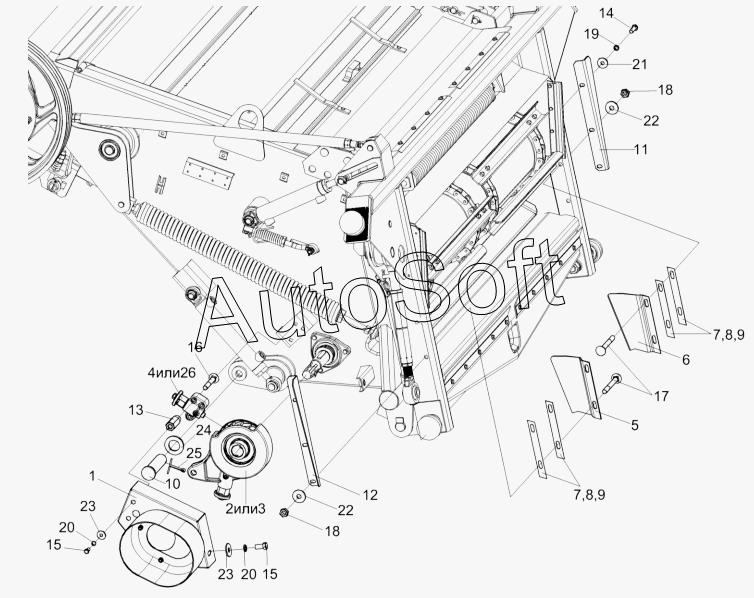

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Установка реверса камеры наклонной
/19.gif)
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
18
19
20
20
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1800000 | К***0 | Камера наклонная | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Реверс | |
| 3 | К***0 | Механизм реверса | |
| 4 | К***0 | Фиксатор реверса | |
| 5 | К***7 | Щиток | |
| 6 | К***1 | Щиток | |
| 7 | К***8 | Прокладка | |
| 8 | К***1 | Прокладка | |
| 9 | К***2 | Прокладка | |
| 10 | К***4 | Палец | |
| 11 | К***3 | Закрылок | |
| 12 | К***1 | Закрылок | |
| 13 | К***4 | Опора | |
| 14 | Б***6 | Болт М8-6ех25-7796 | |
| 15 | Б***6 | Болт М10-6ех20-7796 | |
| 16 | Б***2 | Болт М10-6ех65-7802 | |
| 17 | Б***2 | Болт М10-6ех90-7802 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 21 | Ш***8 | Шайба А.8.01-6958 | |
| 22 | Ш***8 | Шайба А.10.01-6958 | |
| 23 | Ш***1 | Шайба С.10.01-11371 | |
| 24 | Ш***1 | Шайба С.24.01-11371 | |
| 25 | Ш***7 | Шплинт 5х40-397 | |
| 26 | 3***Б | Фиксатор реверса |
