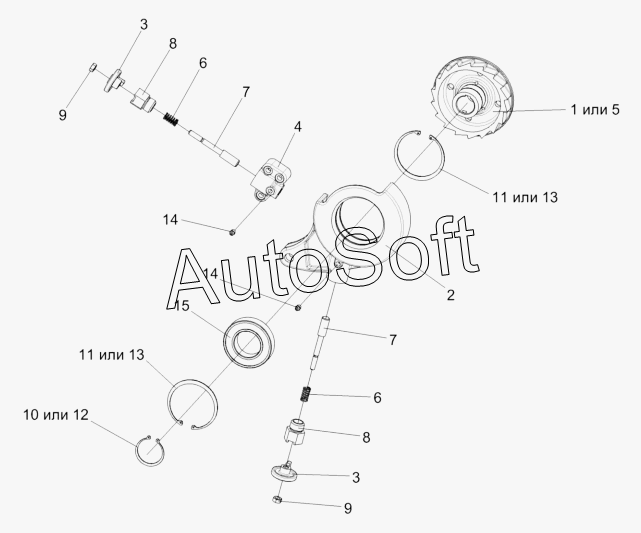

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Механизм реверса КЗК 1874100 и фиксатор реверса КЗК 1874200
/20.gif)
7
7
15
14
14
13
13
12
11
11
10
9
9
8
8
6
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК1874100 | К***0 | Механизм реверса | |
| КЗК1874200 | К***0 | Фиксатор реверса | |
| КЗК1874300 | К***0 | Шток фиксатора | |
| 1 | К***0 | Храповик | |
| 2 | К***1 | Рычаг | |
| 3 | К***2 | Маховик | |
| 4 | К***3 | Корпус фиксатора | |
| 5 | К***А | Храповик | |
| 6 | К***2 | Пружина | |
| 7 | К***3 | Палец фиксатора | |
| 8 | К***4 | Штуцер | |
| 9 | Г***5 | Гайка М10-6G-5915 | |
| 10 | В***0 | Кольцо В60-13940 | |
| 11 | В***1 | Кольцо В110-13941 | |
| 12 | В***2 | Кольцо В60-13942 | |
| 13 | В***3 | Кольцо В110-13943 | |
| 14 | 1***3 | Масленка | |
| 15 | 8***2 | Подшипник 80212 С17-7242 |
