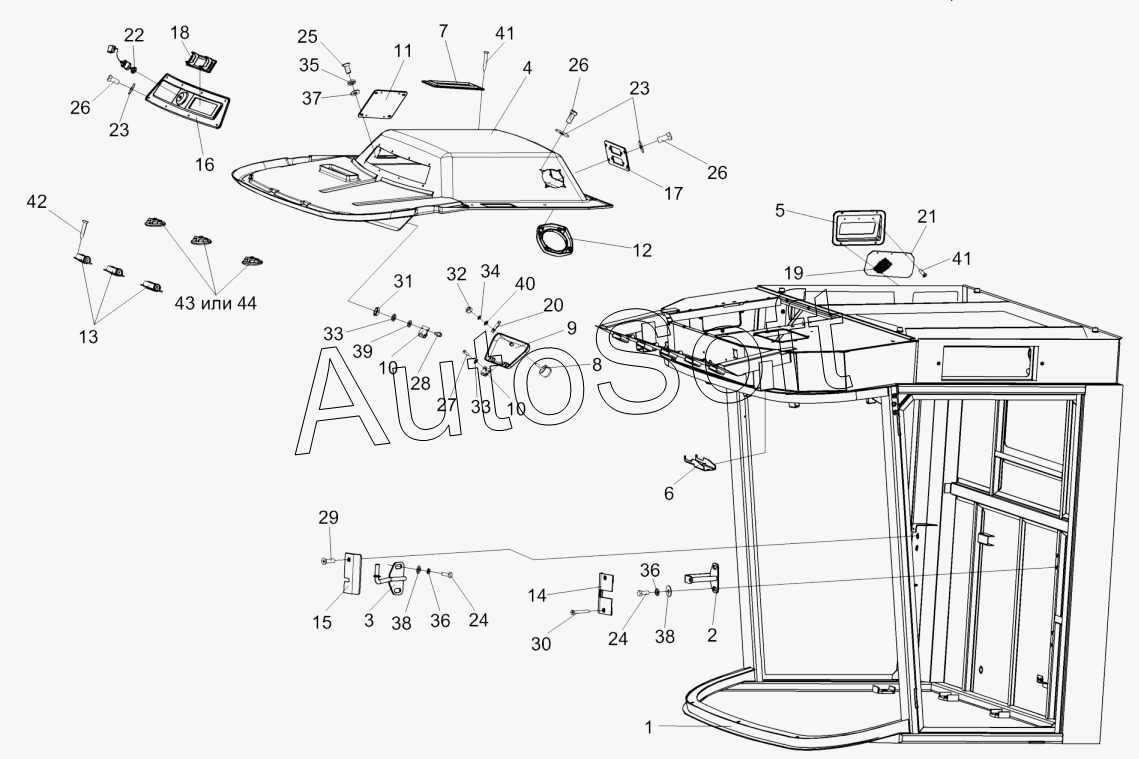

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Кабина КЗК-10-0200000 (лист 4)
/224.gif)
33
33
22
23
23
24
24
25
26
26
26
27
28
29
30
31
32
21
34
35
36
36
37
38
38
39
40
41
41
42
43
44
10
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0200000 | К***0 | Кабина | |
| КЗК-12-0120530А | К***А | Крышка | |
| КЗК-12-0120730-01 | К***1 | Потолок | |
| 1 | К***0 | Каркас | |
| 2 | К***0 | Кронштейн | |
| 3 | К***1 | Кронштейн | |
| 4 | К***1 | Облицовка потолка | |
| 5 | К***0 | Клапан | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Фильтр | |
| 8 | К***А | Ручка | |
| 9 | К***0 | Крышка | |
| 10 | К***0 | Петля | |
| 11 | К***0 | Крышка | |
| 12 | С***0 | Крышка | |
| 13 | С***0 | Дефлектор | |
| 14 | К***8 | Крышка | |
| 15 | К***1 | Крышка | |
| 16 | К***1 | Панель | |
| 17 | К***9 | Панель | |
| 18 | К***5 | Крышка | |
| 19 | К***8 | Фильтр | |
| 20 | К***А | Скоба | |
| 21 | К***9 | Решетка | |
| 22 | У***А | Кнопка | |
| 23 | 6***4 | Держатель | |
| 24 | Б***6 | Болт М8-6eх20-7796 | |
| 25 | Б***8 | Болт М6-6eх20-7798 | |
| 26 | В***0 | Винт 2-5х2х25-10620 | |
| 27 | В***3 | Винт В.М4-6eх10-17473 | |
| 28 | В***3 | Винт В.М4-6eх12-17473 | |
| 29 | В***5 | Винт В2.М5-6eх30-17475 | |
| 30 | В***5 | Винт В2.М5-6eх40-17475 | |
| 31 | Г***7 | Гайка М4-6G-5927 | |
| 32 | Г***7 | Гайка М5-6G-5927 | |
| 33 | Ш***2 | Шайба 4.65Г-6402 | |
| 34 | Ш***2 | Шайба 5.65Г-6402 | |
| 35 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 8.65Г-6402 | |
| 37 | Ш***8 | Шайба | |
| 38 | Ш***8 | Шайба | |
| 39 | Ш***1 | Шайба С.4.01-11371 | |
| 40 | Ш***1 | Шайба С.5.01-11371 | |
| 41 | Ш***5 | Шуруп саморез | |
| 42 | Ш***2 | Шуруп 3,5х12 | |
| 43 | 3***4 | Распределитель воздуха | |
| 44 | Н***9 | Распределитель воздуха |
