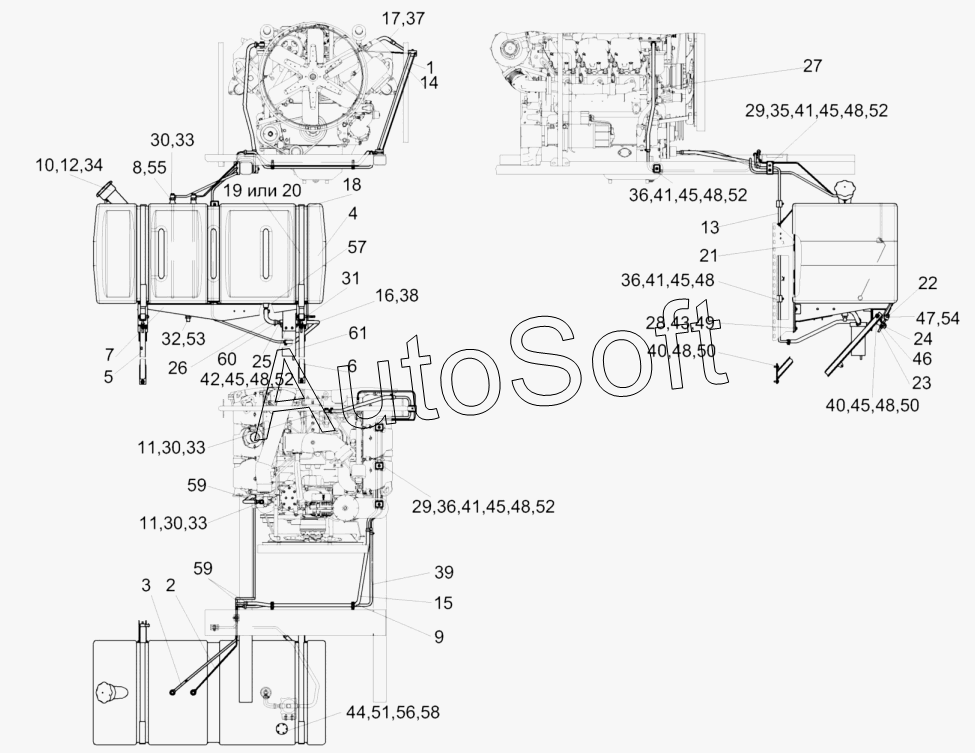

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Установка бака топливного КЗК-10-2-0126000
/236.gif)
47
32
33
33
33
34
35
36
36
36
37
38
39
40
40
41
41
41
41
42
43
44
45
45
45
45
45
45
46
31
48
48
48
48
48
48
48
49
50
50
51
52
52
52
52
53
54
55
56
57
58
59
59
60
61
16
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-2-0126000 | К***0 | Установка бака топливного | |
| 1 | К***0 | Топливопровод сливной | |
| 2 | К***0 | Топливопровод сливной | |
| 3 | К***0 | Топливопровод сливной | |
| 4 | К***0 | Бак топливный | |
| 5 | К***0 | Раскос | |
| 6 | К***0 | Раскос | |
| 7 | К***0 | Опора | |
| 8 | К***0 | Трубка | |
| 9 | К***7 | Хомут | |
| 10 | К***0 | Крышка | |
| 11 | У***0 | Штуцер | |
| 12 | 1***6 | Фильтр 1606 | |
| 13 | К***4 | Топливопровод заборный | |
| 14 | К***5 | Топливопровод заборный | |
| 15 | К***4 | Рукав 12х20-1,6-10362 | |
| 16 | К***7 | Рукав | |
| 17 | К***6 | Рукав 12х20-10362 | |
| 18 | К***2 | Уплотнитель | |
| 19 | К***3 | Хомут | |
| 20 | К***1 | Хомут | |
| 21 | К***7 | Прокладка | |
| 22 | К***А | Кронштейн | |
| 23 | К***5 | Болт | |
| 24 | К***6 | Шайба сферическая | |
| 25 | К***1 | Штуцер | |
| 26 | К***1 | Рукав | |
| 27 | К***7 | Рукав | |
| 28 | К***2 | Шайба | |
| 29 | К***9 | Прокладка | |
| 30 | К***А | Болт специальный | |
| 31 | К***А | Штуцер | |
| 32 | М***2 | Штуцер | |
| 33 | У***1 | Шайба | |
| 34 | У***2 | Пружина | |
| 35 | У***А | Брус | |
| 36 | У***А | Брус | |
| 37 | О***7 | Оплетка | |
| 38 | О***8 | Оплетка | |
| 39 | У***2 | Рукав | |
| 40 | Б***6 | Болт М8-6eх25-7796 | |
| 41 | Б***2 | Болт М8-6eх35-7802 | |
| 42 | Б***6 | Болт | |
| 43 | Б***6 | Болт М10-6eх30-7796 | |
| 44 | В***3 | Винт В.М5-6eх14-17473 | |
| 45 | Г***5 | Гайка М8-6G-5915 | |
| 46 | Г***5 | Гайка М10-6G-5915 | |
| 47 | О***0 | Ось 6-12 b12х60-9650 | |
| 48 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 49 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 50 | Ш***8 | Шайба | |
| 51 | Ш***1 | Шайба С.5.01-11371 | |
| 52 | Ш***1 | Шайба С.8.01-11371 | |
| 53 | Ш***2 | Шарик 14,288-60-3722 | |
| 54 | Ш***7 | Шплинт 3,2х18-397 | |
| 55 | 2***8 | Прокладка | |
| 56 | Д***3 | Датчик | |
| 57 | В***0 | Кран | |
| 58 | 2***6 | Прокладка | |
| 59 | 1***3 | Хомут червячный | |
| 60 | 1***2 | Хомут червячный | |
| 61 | 2***0 | Фильтр грубой очистки топлива |
