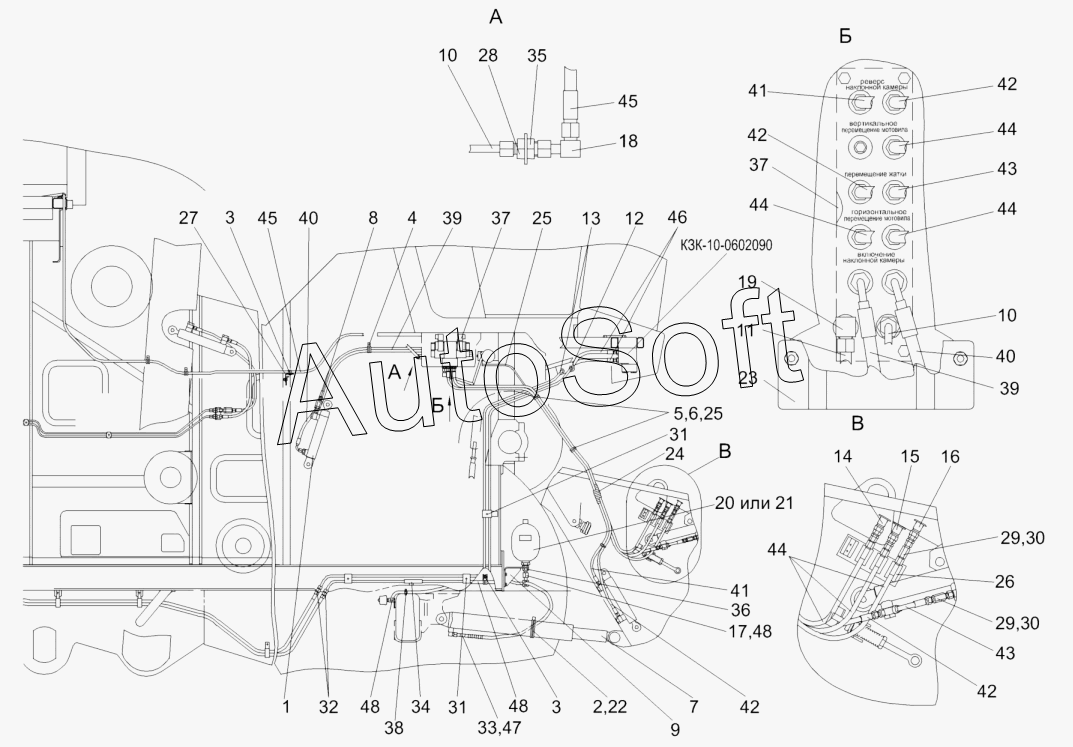

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид справа) (лист 1)
/244.gif)
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
37
38
39
39
40
40
41
41
42
42
42
42
43
43
44
44
44
44
45
45
46
47
48
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1-0602000Б | К***Б | Гидросистема рабочих органов и рулевого управления | |
| 1 | К***0 | Гидроцилиндр | |
| 2 | А***0 | Хомут стяжной | |
| 3 | К***1 | Хомут | |
| 4 | К***3 | Хомут | |
| 5 | К***4 | Хомут | |
| 6 | К***5 | Хомут | |
| 7 | К***0 | Гидроцилиндр | |
| 8 | К***А | Дроссель с обратным клапаном | |
| 9 | К***0 | Кронштейн | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Трубопровод | |
| 13 | К***0 | Трубопровод | |
| 14 | К***0 | Полумуфта молотилки | |
| 15 | К***1 | Полумуфта молотилки | |
| 16 | К***2 | Полумуфта молотилки | |
| 17 | К***0 | Тройник | |
| 18 | П***0 | Угольник | |
| 19 | У***0 | Угольник | |
| 20 | У***2 | Пневмогидроаккумулятор | |
| 21 | У***0 | Пневмогидроаккумулятор | |
| 22 | К***2 | Уплотнение | |
| 23 | К***7 | Щиток | |
| 24 | К***9 | Оплетка | |
| 25 | К***8 | Кронштейн | |
| 26 | К***2 | Держатель | |
| 27 | К***2 | Кронштейн | |
| 28 | П***А | Штуцер проходной | |
| 29 | П***3 | Ниппель | |
| 30 | П***А | Штуцер | |
| 31 | У***А | Брус | |
| 32 | У***4 | Штуцер | |
| 33 | У***8 | Оплетка | |
| 34 | У***7 | Рукав | |
| 35 | Г***6 | Гайка M16x1,5-6G-2526 | |
| 36 | Г***6 | Гайка М22х1,5-6G-2526 | |
| 37 | G***1 | Гидроблок | |
| 38 | 4***2 | Лента стяжная | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
