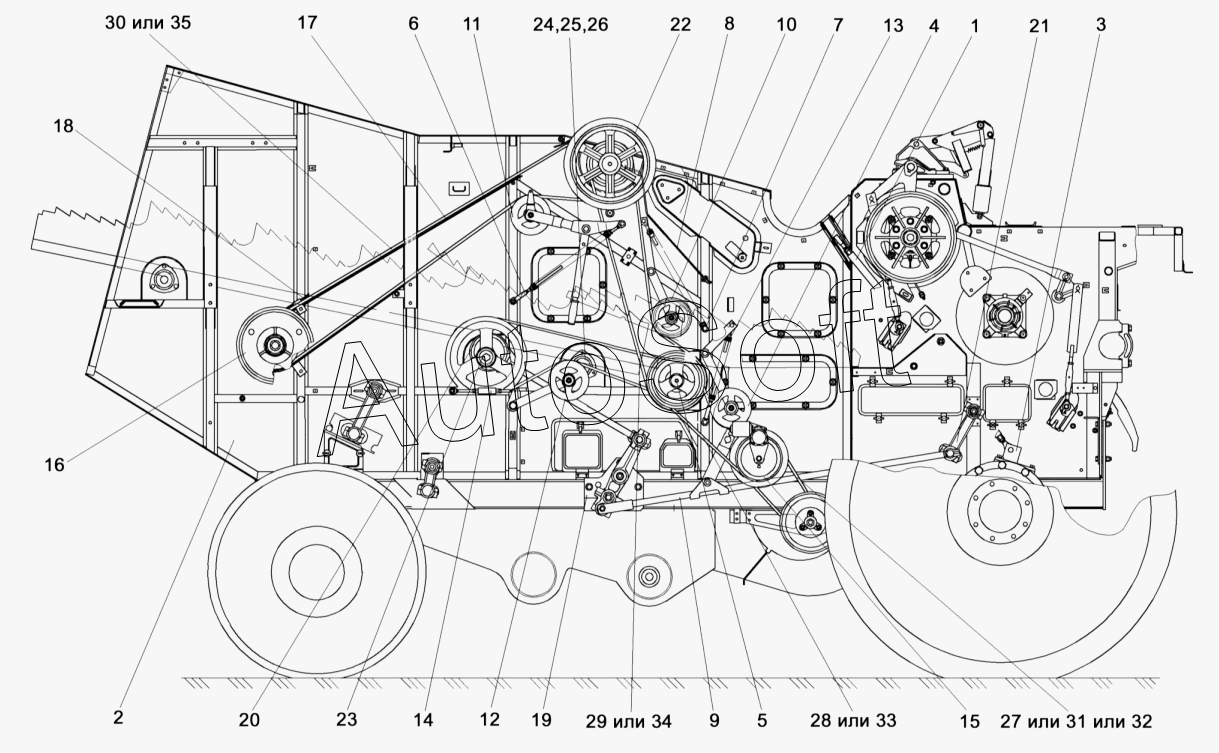

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Очистка КЗК-10-0202000А-07 (вид справа)
/31.gif)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0202000А-07 | К***7 | Очистка | |
| 1 | К***3 | Тяга | |
| 2 | К***0 | Боковина правая | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Шнек | |
| 6 | К***0 | Пружина | |
| 7 | К***0 | Пружина | |
| 8 | К***1 | Маслопровод | |
| 9 | К***1 | Тяга | |
| 10 | К***В | Рычаг | |
| 11 | К***В | Рычаг | |
| 12 | К***В | Рычаг | |
| 13 | К***А | Пружина | |
| 14 | К***А | Стяжка | |
| 15 | К***А | Контрпривод вариатора | |
| 16 | К***А | Шкив | |
| 17 | К***А | Кожух | |
| 18 | К***А | Кожух | |
| 19 | К***1 | Кронштейн | |
| 20 | К***Е | Шатун | |
| 21 | К***2 | Рычаг | |
| 22 | К***Б | Шкив | |
| 23 | К***А | Шкив | |
| 24 | К***1 | Крышка | |
| 25 | К***4 | Корпус | |
| 26 | 1***7 | Подшипник | |
| 27 | 3***i | Ремень | |
| 28 | 2***a | Ремень | |
| 29 | 2***a | Ремень | |
| 30 | 2***a | Ремень | |
| 31 | 3***p | Ремень | |
| 32 | 3***p | Ремень | |
| 33 | 2***2 | Ремень | |
| 34 | 2***K | Ремень | |
| 35 | 2***K | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
