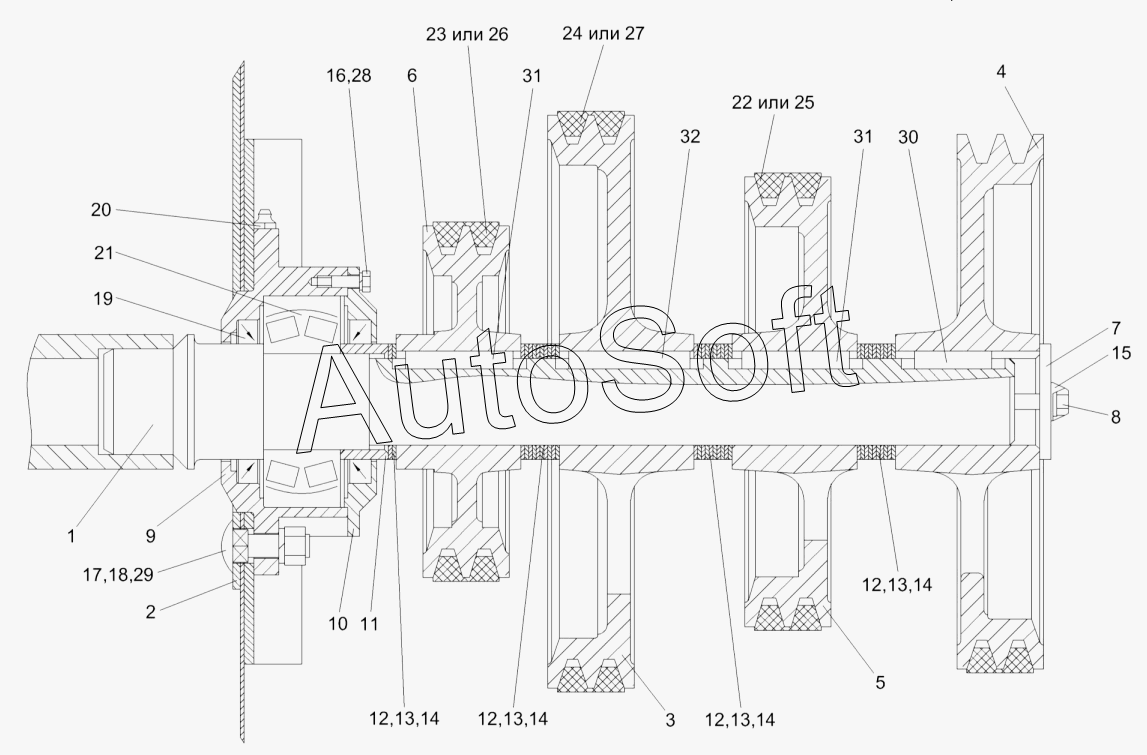

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Установка шнека КЗК-10-0202770, поддон, шкивы
/54.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Шнек | |
| 2 | К***0 | Поддон | |
| 3 | К***1 | Шкив | |
| 4 | К***2 | Шкив | |
| 5 | К***6 | Шкив | |
| 6 | К***А | Шкив | |
| 7 | К***8 | Шайба | |
| 8 | К***9 | Болт | |
| 9 | К***1 | Корпус | |
| 10 | К***А | Крышка | |
| 11 | К***Б | Втулка | |
| 12 | К***А | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | П***А | Планка | |
| 16 | Б***8 | Болт М6-6ех16-7798 | |
| 17 | Б***2 | Болт М12-6ех40-7802 | |
| 18 | Г***5 | Гайка М12-6G-5915 | |
| 19 | 1***2 | Манжета 1.2-60х85-1-8752 | |
| 20 | 1***3 | Масленка | |
| 21 | 5***6 | Подшипник | |
| 22 | 2***а | Ремень многопрофильный 2НВ 1912Lа | |
| 23 | 2***а | Ремень многопрофильный | |
| 24 | 2***а | Ремень многопрофильный | |
| 25 | 2***2 | Ремень 2НВ BP 1912 | |
| 26 | 2***7 | Ремень 2НВ BP 2907 | |
| 27 | 2***K | Ремень | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 30 | Ш***0 | Шпонка 2-14х9х40-23360 | |
| 31 | Ш***0 | Шпонка 2-14х9х56-23360 | |
| 32 | Ш***0 | Шпонка 2-14х9х63-23360 |
