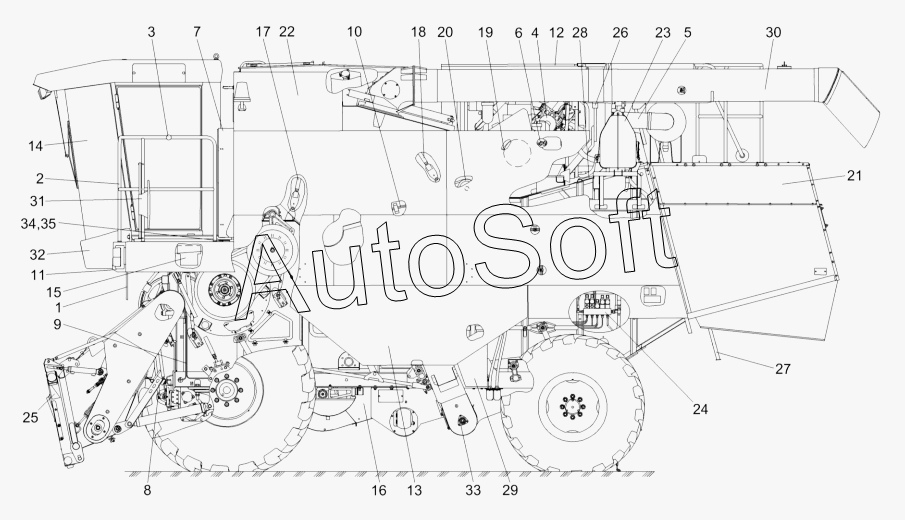

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2012). Молотилка самоходная КЗК-10-0100000Б-01 (вид слева)
/3.gif)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0100000Б-01 | К***1 | Молотилка самоходная | |
| 1 | К***0 | Уголок | |
| 2 | К***0 | Поручень | |
| 3 | К***0 | Установка упора | |
| 4 | К***0 | Установка двигателя | |
| 5 | К***0 | Установка воздухоочистителя | |
| 6 | К***1 | Установка кондиционера | |
| 7 | К***0 | Шкаф электрический | |
| 8 | К***А | Установка механизма управления коробкой диапазонов | |
| 9 | К***0 | Установка трубопроводов моста ведущих колес | |
| 10 | К***0 | Установка тросов управления двигателем | |
| 11 | К***0 | Площадка | |
| 12 | К***А | Установка крыши | |
| 13 | К***А | Установка капотов и ограждений | |
| 14 | К***0 | Кабина | |
| 15 | К***0 | Установка стеклоомывателя | |
| 16 | К***7 | Очистка | |
| 17 | К***А | Раскос | |
| 18 | К***1 | Раскос | |
| 19 | К***А | Привод главного контрпривода | |
| 20 | К***А | Привод вибратора | |
| 21 | К***4 | Установка капота | |
| 22 | К***1 | Бункер | |
| 23 | К***А | Гидросистема привода ходовой части | |
| 24 | К***Б | Гидросистема рабочих органов и рулевого управления | |
| 25 | К***0 | Камера наклонная | |
| 26 | К***А | Упор | |
| 27 | К***А | Лестница нижняя | |
| 28 | К***А | Настил | |
| 29 | К***А | Ящик инструментальный | |
| 30 | К***А | Шнек с отводом | |
| 31 | К***0 | Установка зеркала | |
| 32 | С***0 | Бампер | |
| 33 | К***Б | Крышка | |
| 34 | 8***0 | Виброизолятор | |
| 35 | 1***В | Подушка нижняя |
