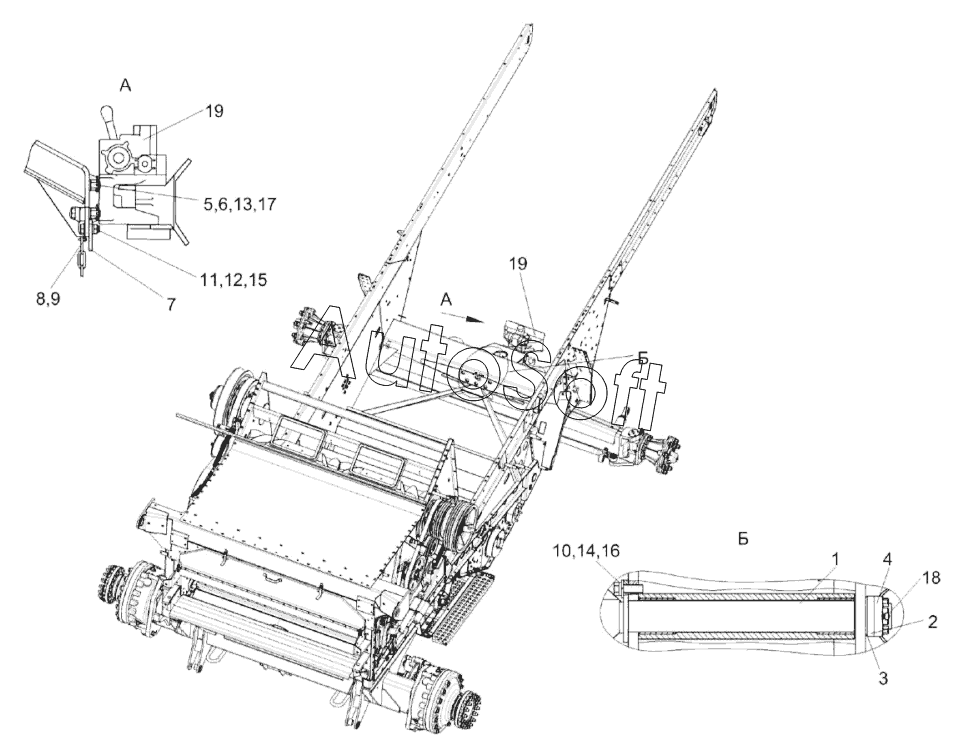

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Шасси КЗК-16-1-0111000 (лист 3)
/92.gif)
10
19
19
18
17
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0111000 | К***0 | Шасси | |
| 1 | К***0 | Палец | |
| 2 | К***6 | Кольцо | |
| 3 | К***7 | Шайба | |
| 4 | К***5 | Гайка | |
| 5 | К***8 | Болт | |
| 6 | К***6 | Шайба | |
| 7 | К***5 | Пластина | |
| 8 | У***8 | Ушко | |
| 9 | Ц***2 | Цепь | |
| 10 | Б***6 | Болт М14-6eх35-7796 | |
| 11 | Б***6 | Болт М16-6eх35-7796 | |
| 12 | Г***6 | Гайка М16-6G-2526 | |
| 13 | Г***8 | Гайка М16-6G-2528 | |
| 14 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 15 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 16 | Ш***1 | Шайба C.14.01-11371 | |
| 17 | Ш***7 | Шплинт 4х32-397 | |
| 18 | Ш***7 | Шплинт 10х80-397 | |
| 19 | R***0 | Устройство тягово-сцепное |
