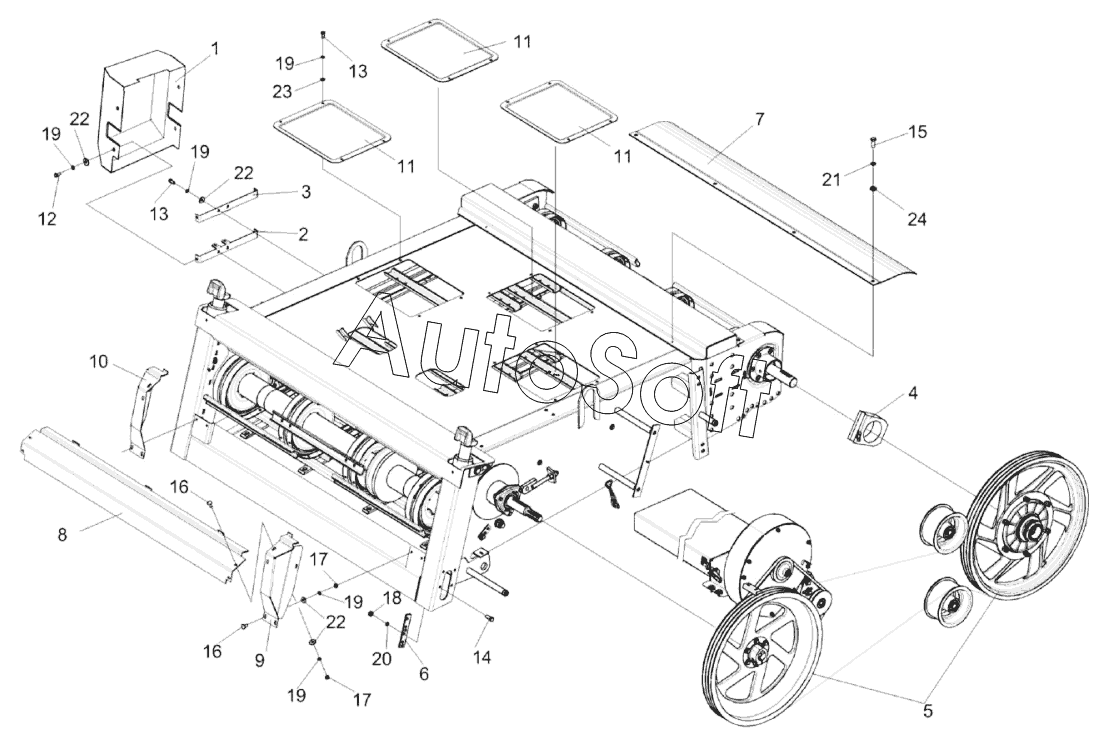

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Камера наклонная КЗК-1420-1800010 (лист 2)
/8.gif)
12
24
23
22
22
22
21
20
19
19
19
19
19
18
17
17
16
16
15
14
13
13
11
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1800010 | К***0 | Камера наклонная | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Кронштейн | |
| 3 | К***1 | Кронштейн | |
| 4 | К***1 | Корпус | |
| 5 | К***0 | Установка привода и вентилятора | |
| 6 | К***5 | Ограничитель | |
| 7 | К***А | Крышка | |
| 8 | К***А | Ограждение | |
| 9 | К***5 | Ограждение | |
| 10 | К***1 | Ограждение | |
| 11 | К***1 | Крышка | |
| 12 | Б***6 | Болт М8-6eх16-7796 | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***6 | Болт М14-6eх35-7796 | |
| 16 | Б***2 | Болт М8-6gх20-7802 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Ш***2 | Шайба 8.65Г-6402 | |
| 20 | Ш***2 | Шайба 10.65Г-6402 | |
| 21 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 8.01-6958 | |
| 23 | Ш***1 | Шайба C.8.01-11371 | |
| 24 | Ш***1 | Шайба C.14.01-11371 |
